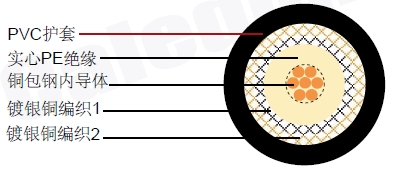

| 内导体 | 铜包钢(CCS) | 7 x 0.16 mm |
|---|---|---|
| 绝缘 | 实心 PE | Φ1.52 mm |
| 外导体 (屏蔽 1) | 镀银铜 | 0.1mm |
| 外导体 (屏蔽 2) | 镀银铜 | 0.1mm |
| 护套 | PVC | Φ2.80 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 101 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 工作温度范围 | -40°C - +85 °C |
| 电缆重量(大约) | 12 kg/km |
| 频率 (MHz) | 衰减 (dB/100 m) | 最大衰减(dB/100ft) |
|---|---|---|
| 100 | 28 | 8.5 |
| 200 | 40 | 12.2 |
| 400 | 58 | 17.7 |
| 900 | 90 | 27.4 |
| 1200 | 106 | 32.3 |
| 1500 | 119 | 36.3 |
| 1800 | 130 | 39.6 |
| 2000 | 138 | 42.1 |
| 2500 | 155 | 47.2 |
