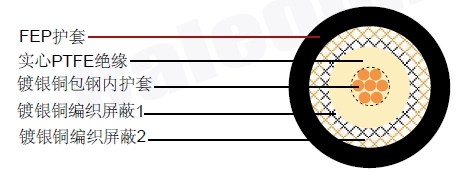

| 内导体 | 镀银铜 | 7 x 0.10 mm |
|---|---|---|
| 绝缘 | 实心 PTFE | Φ0.84 mm |
| 外导体 (屏蔽 1) | 镀银铜 | 0.10 mm |
| 外导体 (屏蔽 2) | 镀银铜 | 0.10 mm |
| 护套 | FEP | Φ2.25 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 94 pF/m |
| 传播速度 | 70% |
| 绝缘电阻 | - Mohm.Km |
| 内导体电阻 | - Ohm/Km |
| 外导体电阻 | - Ohm/Km |
| 工作温度范围 | -55°C - +200 °C |
| 电缆重量(大约) | 14 kg/km |
| 频率 (MHz) | 衰减 (dB/100 m) | 最大 衰减(dB/100ft) |
|---|---|---|
| 100 | 46 | 14.0 |
| 200 | 65 | 19.8 |
| 400 | 93 | 28.3 |
| 900 | 140 | 42.7 |
| 1200 | 162 | 49.4 |
| 1500 | 182 | 55.5 |
| 1800 | 200 | 61.0 |
| 2000 | 211 | 64.3 |
| 2500 | 236 | 71.9 |
