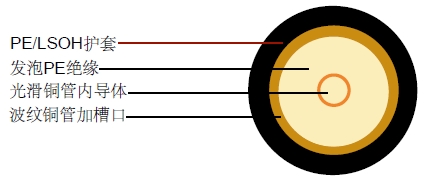

| 内导体 | 光滑铜管 | Φ9.0 mm |
|---|---|---|
| 绝缘 | 发泡PE | Φ22.5 mm |
| 外导体 | 波纹铜管加槽口 | Φ24.9 mm |
| 护套 | PE/低烟无卤 | Φ27.7 mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 76 pF/m |
| 传播速度 | 88% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 1.0 Ohm/Km |
| 外导体电阻 | 1.2 Ohm/Km |
| 安装温度范围 | -40°C - +60 °C |
| 工作温度范围 | -55°C - +85°C |
| 电缆重量(大约) | 520kg/km/570kg/km |
| 频率(MHz) | 衰减(dB/100m) | 衰减(dB/100ft) |
|---|---|---|
| 75 | 1.2 | 0.37 |
| 150 | 1.7 | 0.52 |
| 450 | 3.1 | 0.95 |
| 800 | 4.3 | 1.31 |
| 900 | 4.6 | 1.40 |
| 1800 | 4.9 | 1.49 |
| 2200 | 7.8 | 2.38 |
| 2400 | 8.6 | 2.62 |
