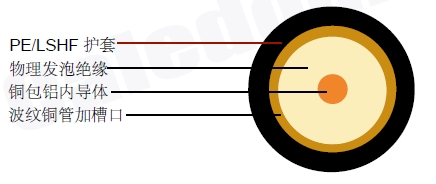

| 内导体 | 铜包铝/铜 | Φ4.8 | mm |
|---|---|---|---|
| 绝缘 | 发泡PE | Φ12.3 | mm |
| 外导体 | 波纹铜管加槽口 | Φ13.8 | mm |
| 护套 | PE/低烟无卤 | Φ15.7 | mm |
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 76 pF/m |
| 传播速度 | 88% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 1.48 Ohm/Km |
| 外导体电阻 | 2.10 Ohm/Km |
| 安装温度范围 |
| 频率(MHz) | 衰减(dB/100m) | 衰减(dB/100ft) |
|---|---|---|
| 75 | 2.0 | 0.61 |
| 150 | 2.9 | 0.88 |
| 450 | 5.3 | 1.62 |
| 800 | 7.3 | 2.23 |
| 900 | 7.9 | 2.41 |
| 1800 | 12.0 | 3.66 |
| 2200 | 13.5 | 4.12 |
| 2400 | 14.1 | 4.30 |
