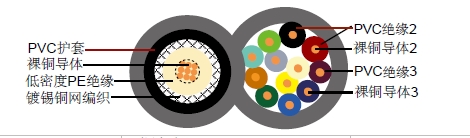

| 内导体 1 | 铜包钢(CCS) | 9 x 0.10 mm |
|---|---|---|
| 绝缘 | 低密度PE | Φ1.50 ±0.08 mm |
| 外导体 (屏蔽) | 镀锡铜 | 72 x 0.10 mm |
| 屏蔽覆盖率 | 90% | |
| 护套 | PVC | Φ2.80 ±0.13 mm |
| 内导体 2 | 裸铜 | 2x0.75mm2 |
| 绝缘 2 | PVC | 2 x Φ1.70 ±0.10 mm |
| 内导体 3 | 裸铜 | 10x 0.5mm2 |
| 绝缘 3 | PVC | 10 x Φ1.50 ±0.10 mm |
| 外护套 | PVC/低烟无卤 | Φ9.90 ±0.30 mm |
| 特性阻抗 | 75±5 Ohm |
|---|---|
| 标称电容 | 67 pF/m |
| 传播速度 | 66% |
| 绝缘电阻 | >2000 Mohm.Km |
| 内导体电阻 | 250 Ohm/Km |
| 外导体电阻 | 35 Ohm/Km |
| 工作温度范围 | -25°C - +80 °C |
| 线芯电阻0.50mm2/0.75mm2 | 39Ohm/Km/26 Ohm/Km |
| 工作电压(最大) | 0.25 KV/0.3 KV |
| 测试电压 | 1.2 KV/2.0 KV |
| 铜重量 | 64.45 Kg/Km |
| 电缆重量(大约) | 172.65 Kg/Km |
| 屏蔽有效性 | >50 dB |
| 频率(MHz) | 衰减 (dB/100 m) | 衰减 (dB/100 ft) |
|---|---|---|
| 50 | 19.2 | 5.85 |
| 100 | 27.9 | 8.51 |
| 200 | 40.7 | 12.41 |
| 400 | 59.2 | 18.05 |
| 500 | 67.5 | 20.58 |
| 600 | 72.6 | 22.13 |
| 860 | 91.1 | 27.77 |
| 1000 | 101.0 | 30.79 |
| 30 | 300 MHz>20dB |
| 300 | 600 MHz>20dB |
| 600 | 900 MHz>20dB |
