应用

此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。 单对屏蔽可以限制串联干扰的影响。

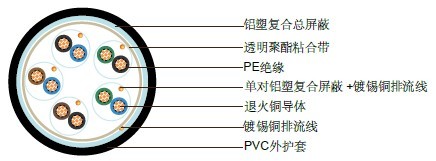

结构

导体	退火铜，尺寸：遵循BS EN 60228，0.5mm²，5类多股，0.5 mm²和1.0 mm²， 1类实心铜，1.5mm²和   2.5mm²，2类多股铜
绝缘	遵循BS EN 50290-2-23:2002，热塑性聚乙烯,L/MD级别，或遵循BS EN 50290-2-29，交联聚乙烯
成对	两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层
色彩编码	参看附注
单对屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
粘合带	0.023mm的非吸湿性磁带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
外护套	PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
护套颜色	黑色

电气性能

工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )

导体截面积		mm²	0.5	0.5	1	1.5	2.5
导体规格		No. x mm	1 x 0.8	16 x 0.2	1 x 1.13	7 x 0.53	7 x 0.67
最大导体电阻		ohm/km	36.8	39.7	18.4	12.3	7.6
最小绝缘电阻	单个导体	Gohm/km	5	5	5	5	5
	单对屏蔽	Mohm/km	1	1	1	1	1
1 kHz时的电容不平衡值（对：对屏蔽）		pF/250m	250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）		pF/m	75	75	75	85	105
1 kHz时的最大互容（单对屏 蔽/总屏蔽电缆包括单对及两 对）		pF/m	115	115	115	120	140
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	25	40	60
测试电压		V	2000	2000	2000	2000	2000
额定电压		V	300/500	300/500	300/500	300/500	300/500

电缆参数

对数	导体股数和直径	标称导体截面积	标称绝缘厚度	标称护套厚度	标称电缆外径
	no./mm	mm²	mm	mm	mm
实心导体 0.5mm²
2	1/0.8	0.5	0.5	0.9	8.5
5	1/0.8	0.5	0.5	0.9	10.9
10	1/0.8	0.5	0.5	1.1	15.6
15	1/0.8	0.5	0.5	1.2	18.1
20	1/0.8	0.5	0.5	1.3	20.4
30	1/0.8	0.5	0.5	1.4	24.2
50	1/0.8	0.5	0.5	1.7	31.2
多股导体 0.5 mm²
2	16/0.2	0.5	0.6	0.9	9.7
5	16/0.2	0.5	0.6	1	12.6
10	16/0.2	0.5	0.6	1.2	18
15	16/0.2	0.5	0.6	1.3	20.9
20	16/0.2	0.5	0.6	1.4	23.6
30	16/0.2	0.5	0.6	1.6	28.2
50	16/0.2	0.5	0.6	1.8	36.1
实心导体 1.0 mm²
2	1/1.13	1	0.6	0.9	10.3
5	1/1.13	1	0.6	1	13.5
10	1/1.13	1	0.6	1.2	19.4
15	1/1.13	1	0.6	1.4	22.7
20	1/1.13	1	0.6	1.5	25.7
30	1/1.13	1	0.6	1.6	30.4
50	1/1.13	1	0.6	1.9	39.1
多股导体 1.5 mm²
2	7/0.53	1.5	0.6	1	12.1
5	7/0.53	1.5	0.6	1.1	15.8
10	7/0.53	1.5	0.6	1.4	22.9
15	7/0.53	1.5	0.6	1.5	26.6
20	7/0.53	1.5	0.6	1.6	30.1
30	7/0.53	1.5	0.6	1.8	35.8
50	7/0.53	1.5	0.6	2.2	46.2
多股导体 2.5 mm²
2	7/0.67	2.5	0.6	1	13.5
5	7/0.67	2.5	0.6	1.2	17.9
10	7/0.67	2.5	0.6	1.5	25.9
15	7/0.67	2.5	0.6	1.6	30.1
20	7/0.67	2.5	0.6	1.8	34.3
30	7/0.67	2.5	0.6	2	40.8
50	7/0.67	2.5	0.6	2.4	52.6
