应用

此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。铠装线缆适用于地下需要化学和机械保护的工业应用中。单对屏蔽可以限制串联干扰的影响。

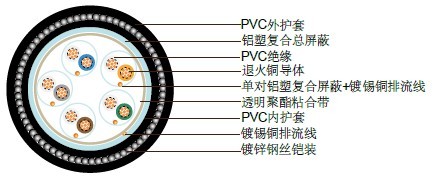

结构

导体	退火铜，尺寸：遵循BS EN 60228，0.5mm²和0.75mm²，5类多股，1.5mm²和2.5mm²，2类多股铜
绝缘	遵循BS EN 50290-2-21:2002，聚氯乙烯，TI51级别
成对	两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层
色彩编码	参看附注
单对屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
粘合带	0.023mm的非吸湿性磁带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
内护套	PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
铠装	镀锌钢丝铠装
外护套	PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
护套颜色	黑色

电气性能

工作温度: 0℃以上( 固定安装)
-15℃到+65℃(工作中 )



导体截面积		mm²	0.5	0.5	1.0	1.5	2.5
导体规格		No. x mm	1 x 0.8	16 x 0.2	1 x 1.13	7 x 0.53	7 x 0.67
最大导体电阻		ohm/km	36.8	39.7	18.4	12.3	7.6
最小绝缘电阻	单个导体	Gohm/km	5	5	5	5	5
	单对屏蔽	Mohm/km	1	1	1	1	1
1 kHz时的电容不平衡值（对：对屏蔽）		pF/250m	250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆， 单对和两对除外）		pF/m	75	75	75	85	105
1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两 对）		pF/m	115	115	115	120	140
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	25	40	60
测试电压		V	2000	2000	2000	2000	2000
额定电压		V	300/500	300/500	300/500	300/500	300/500

电缆参数

芯数	标称绝缘厚度	标称内衬厚度	标称加内衬后外径	标称铠装直径	标称铠装外直径	标称护套厚度	标称电缆外径
	mm	mm	mm	mm		mm	mm
多股导体 0.5 mm² (16/0.20mm)
2	0.6	0.9	9.7	0.9	11.5	1.4	14.3
5	0.6	1	12.8	1.25	15.1	1.5	18.1
10	0.6	1.2	18	1.6	21.2	1.7	24.6
15	0.6	1.3	20.9	1.6	24.1	1.8	27.7
20	0.6	1.4	23.6	1.6	26.8	1.9	30.6
30	0.6	1.6	28.2	1.6	31.4	2	35.4
50	0.6	1.8	36.1	2	40.1	2.2	44.5
多股导体 0.75 mm² (24/0.20mm)
2	0.6	0.9	10.4	0.9	12.2	1.4	15
5	0.6	1	13.5	1.25	16	1.5	19
10	0.6	1.2	19.4	1.6	22.6	1.7	26
15	0.6	1.4	22.8	1.6	26	1.8	29.6
20	0.6	1.5	25.8	1.6	29	1.9	32.8
30	0.6	1.6	30.5	2	34.5	2.1	38.7
50	0.6	1.9	39.3	2.5	44.3	2.3	48.9
多股导体 1.5 mm² (7/0.53mm)
2	0.6	1	12.1	1.25	14.6	1.5	17.6
5	0.6	1.1	15.8	1.25	18.3	1.6	21.5
10	0.6	1.4	22.9	1.6	26.1	1.8	29.7
15	0.6	1.5	26.6	1.6	29.8	1.9	33.6
20	0.6	1.6	30.1	2	34.1	2.1	38.3
30	0.6	1.8	35.8	2	39.8	2.2	44.2
50	0.6	2.2	46.2	2.5	51.2	2.5	56.2
多股导体 2.5 mm² (7/0.67mm)
2	0.6	1	13.5	1.25	16	1.5	19
5	0.6	1.2	17.9	1.6	21.1	1.7	24.5
10	0.6	1.5	25.9	1.6	29.1	1.9	32.9
15	0.6	1.6	30.1	2	34.1	2.1	38.3
20	0.6	1.8	34.3	2	38.3	2.2	42.7
30	0.6	2	40.8	2.5	45.8	2.4	50.6
50	0.6	2.4	52.6	2.5	57.6	2.7	63
