铠装防火电缆(第一部分2类)通常用于化工和加工工业等存在火灾危险的地方，镀锌钢丝铠装对电缆起到很好的保护作用.
|

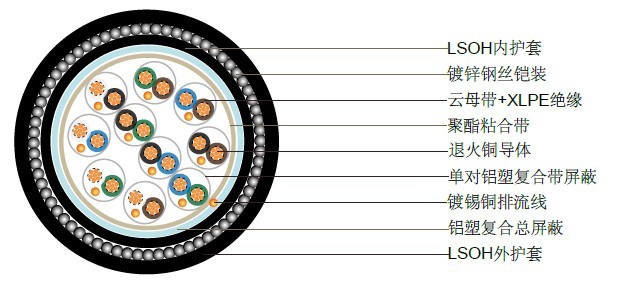

导体
|
退火铜或镀锡铜,2类
|
|---|---|
|
绝缘
|
云母带, XLPE(交联聚乙烯), 或PE(聚乙烯)
|
|
成对
|
两芯对绞，加小于100mm的隔离带
|
|
线对颜色
|
参照附注里的色彩编码
|
| 单对屏蔽 | 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线 |
|
粘合带
|
透明的聚合酯带
|
|
总屏蔽
|
铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线
|
| 内护套 | LSOH(低烟无卤)护套 |
| 铠装 | 镀锌钢丝铠装 |
|
外护套
|
LSOH(低烟无卤)护套 阻燃遵循IEC60332-3-22标准 防火遵循IEC60331标准 无卤遵循IEC60754-1标准 低烟遵循IEC61034-1-2标准
|
|
护套颜色
|
黑色/蓝色
|
工作温度: -20˚C - +90˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 6 x 外径
| 导体截面积 | mm 2 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|
| 导体规格 | No. x mm | 7 x 0.3 | 7 x 0.37 | 7 x 0.43 | 7 x 0.53 | |
| 最大导体电阻 | ohm/km | 36 | 24.5 | 18.1 | 12.1 | |
| 最小绝缘电阻 | Gohm/km | 5 | 5 | 5 | 5 | |
| 1kHz时的电容不平衡值（对：对屏蔽） | pF/250m | 250 | ||||
| 1kHz时的最大互容 （非屏蔽和总屏蔽的电缆，单对和两对除外） | pF/m | 115 | 115 | 115 | 115 | |
| 1kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） | pF/m | 75 | 75 | 75 | 75 | |
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 | 25 | 25 | 40 | |
| 测试电压 | 芯：芯 | V | 1000 | 1000 | 1000 | 1000 |
| 芯：屏蔽 | V | 1000 | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500 | 300/500 | 300/500 | 300/500 | |
| 对数 |
导体 股数和直径 |
标称 导体截面积 |
标称 绝缘厚度 |
标称 内护套 厚度 |
标称 内护套 外径 |
标称
铠装厚度 |
标称 护套厚度 |
标称 电缆外径 |
标称 电缆重量 |
|---|---|---|---|---|---|---|---|---|---|
| no./mm | mm2 | mm | mm | mm | mm | mm | mm | kg/km | |
| 5 | 7/0.37 | 0.75 | 0.6 | 0.8 | 15.0 | 0.9 | 1.4 | 20.3 | 870 |
| 10 | 7/0.37 | 0.75 | 0.6 | 0.8 | 19.8 | 0.9 | 1.4 | 25.9 | 1480 |
| 5 | 7/0.43 | 1 | 0.6 | 0.8 | 14.8 | 0.9 | 1.4 | 20.0 | 890 |
