铠装电缆(第一部分3类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联，通常应用于石油工业中. 此类电缆适用于需要机械保护的地下敷设，或潮湿的环境中.或潮湿的环境中.铅护套可抵抗芳香族化合物的侵蚀.

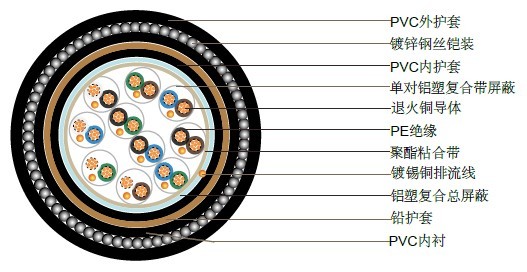

| 导体 | 退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，0.5 mm²和1.0 mm²，1类实心铜，1.5mm²和 2.5mm²，2类多股铜 |
|---|---|
| 绝缘 | PE(聚乙烯)， 遵照BS6234标准，03类 |
| 成对 | 两芯对绞，加小于100mm的隔离带 |
| 线对颜色 | 参照附注里的色彩编码 |
| 单对屏蔽 | 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线 |
| 粘合带 | 透明的聚合酯带 |
| 总屏蔽 | 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 内护套 | PVC(聚氯乙烯), 遵循BS6746标准，TM1类 或6类 |
| Lead 护套 | 铅合金 |
| Bedding | PVC(聚氯乙烯), 遵循BS6746标准，TM1类 |
| 铠装 | 镀锌钢丝铠装 |
| 外护套 | PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
| 护套颜色 | 黑色/蓝色 |
工作温度: -40˚C - +70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 15 x 外径
| 导体截面积 | mm 2 | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|---|
| 导体规格 | No. x mm | 1 x 0.8 | 16 x 0.2 | 24 x 0.2 | 1 x 1.13 | 7 x 0.53 | |
| 最大导体电阻 | ohm/km | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
| 最小绝缘电阻 | Gohm/km | 5 | 5 | 5 | 5 | 5 | |
| 1kHz时的电容不平衡值（对：对屏蔽） | pF/250m | 250 | |||||
| 1kHz时的最大互容 （非屏蔽和总屏蔽的电缆，单对和两对除外） | pF/m | 115 | 115 | 115 | 115 | 120 | |
| 1kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对） | pF/m | 75 | 75 | 75 | 75 | 85 | |
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 | 25 | 25 | 25 | 40 | |
| 测试电压 | 芯：芯 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
| 芯：屏蔽 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500 | 300/500 | 300/500 | 300/500 | 300/500 | |
| 对数 | 导体股数和直径 | 标称导体截面积 | 标称绝缘厚度 | 标称内护套外径 | 标称铠装厚度 | 标称电缆外径 | 标称电缆重量 |
|---|---|---|---|---|---|---|---|
| no./mm | mm2 | mm | mm | mm | mm | kg/km | |
| 2 | 1/0.8 | 0.5 | 0.5 | 10.3 | 0.9 | 14.9 | 380 |
| 5 | 1/0.8 | 0.5 | 0.5 | 13.5 | 1.25 | 19 | 640 |
| 10 | 1/0.8 | 0.5 | 0.5 | 18.3 | 1.25 | 24.2 | 890 |
| 15 | 1/0.8 | 0.5 | 0.5 | 21.2 | 1.6 | 27.7 | 1350 |
| 20 | 1/0.8 | 0.5 | 0.5 | 23.5 | 1.6 | 30.3 | 1470 |
| 30 | 1/0.8 | 0.5 | 0.5 | 27.9 | 1.6 | 34.9 | 1870 |
| 50 | 1/0.8 | 0.5 | 0.5 | 36.1 | 2 | 44.5 | 3000 |
| 2 | 16/0.2 | 0.5 | 0.6 | 12 | 0.9 | 16.8 | 460 |
| 5 | 16/0.2 | 0.5 | 0.6 | 15.2 | 1.25 | 20.9 | 760 |
| 10 | 16/0.2 | 0.5 | 0.6 | 21.1 | 1.6 | 27.9 | 1300 |
| 15 | 16/0.2 | 0.5 | 0.6 | 24.5 | 1.6 | 31.3 | 1440 |
| 20 | 16/0.2 | 0.5 | 0.6 | 27.3 | 1.6 | 34.3 | 1870 |
| 30 | 16/0.2 | 0.5 | 0.6 | 32.3 | 2 | 40.5 | 2400 |
| 50 | 16/0.2 | 0.5 | 0.6 | 41.7 | 2.5 | 51.5 | 3930 |
| 2 | 1/1.13 | 1 | 0.6 | 12.8 | 0.9 | 17.6 | 515 |
| 5 | 1/1.13 | 1 | 0.6 | 16.2 | 1.25 | 21.9 | 950 |
| 10 | 1/1.13 | 1 | 0.6 | 22.6 | 1.6 | 29.4 | 1330 |
| 15 | 1/1.13 | 1 | 0.6 | 26.2 | 1.6 | 33.2 | 1680 |
| 20 | 1/1.13 | 1 | 0.6 | 29.8 | 2 | 37.8 | 2540 |
| 30 | 1/1.13 | 1 | 0.6 | 35.4 | 2 | 43.8 | 2900 |
| 50 | 1/1.13 | 1 | 0.6 | 44.9 | 2.5 | 54.9 | 4800 |
| 2 | 7/0.53 | 1.5 | 0.6 | 14.7 | 1.25 | 20.4 | 730 |
| 5 | 7/0.53 | 1.5 | 0.6 | 18.8 | 1.6 | 25.4 | 1180 |
| 10 | 7/0.53 | 1.5 | 0.6 | 26.5 | 1.6 | 33.5 | 1820 |
| 15 | 7/0.53 | 1.5 | 0.6 | 30.8 | 1.6 | 38.8 | 2350 |
| 20 | 7/0.53 | 1.5 | 0.6 | 34.4 | 2 | 42.6 | 3030 |
| 30 | 7/0.53 | 1.5 | 0.6 | 41 | 2.5 | 50.8 | 4050 |
| 50 | 7/0.53 | 1.5 | 0.6 | 52.2 | 2.5 | 62.6 | 5960 |
