非铠装类电缆 (第二部分1类) 主要应用于室内安装，也安装在潮湿的环境中.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中.

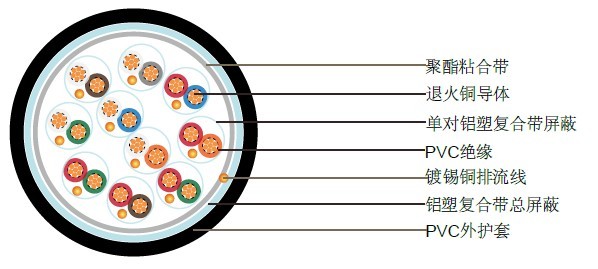

| 导体 | 退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，1.5mm²，2类多股铜 |
|---|---|
| 绝缘 | PVC(聚氯乙烯), 遵循BS6746标准，TI1类 |
| 成对 | 两芯对绞，加小于100mm的隔离带 |
| 线对颜色 | 参照附注里的色彩编码 |
| 单对屏蔽 | 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线 |
| 粘合带 | 透明的聚合酯带 |
| 总屏蔽 | 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 外护套 | PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
| 护套颜色 | 黑色/蓝色 |
工作温度: -40˚C - + 70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 5 x 外径
| 导体截面积 | mm 2 | 0.5 | 0.75 | 1.5 | |
|---|---|---|---|---|---|
| 导体规格 | No. x mm | 16 x 0.2 | 24 x 0.2 | 7 x 0.53 | |
| 最大导体电阻 | ohm/km | 39.7 | 26.5 | 12.3 | |
| 最小绝缘电阻 | Gohm/km | 25 | 25 | 25 | |
|
最大互容: 对与对或相邻的芯与芯之间 |
pF/m | 250 | 250 | 250 | |
| 芯与芯或芯与屏蔽之间的最大电容 | pF/m | 400 | 400 | 400 | |
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 | 25 | 40 | |
| 测试电压 | 芯：芯 | V | 1000 | 1000 | 1000 |
| 芯：屏蔽 | V | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500 | 300/500 | 300/500 | |
| 对数 |
导体 股数和直径 |
标称 导体截面积 |
标称 绝缘厚度 |
标称 护套厚度 |
标称 电缆外径 |
标称 电缆重量 |
|---|---|---|---|---|---|---|
| no./mm | mm2 | mm | mm | mm | kg/km | |
| 2 | 16/0.2 | 0.5 | 0.6 | 1.1 | 11.2 | 170 |
| 5 | 16/0.2 | 0.5 | 0.6 | 1.2 | 14.6 | 270 |
| 10 | 16/0.2 | 0.5 | 0.6 | 1.3 | 19.4 | 520 |
| 15 | 16/0.2 | 0.5 | 0.6 | 15 | 22.7 | 650 |
| 20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.9 | 860 |
| 30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31.2 | 1130 |
| 50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 40.1 | 1880 |
| 2 | 24/0.2 | 0.75 | 0.6 | 1.1 | 12.2 | 200 |
| 5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 15.8 | 355 |
| 10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 21.1 | 560 |
| 15 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.9 | 770 |
| 20 | 24/0.2 | 0.75 | 0.6 | 1.7 | 28.6 | 990 |
| 30 | 24/0.2 | 0.75 | 0.6 | 2 | 34.7 | 1380 |
| 50 | 24/0.2 | 0.75 | 0.6 | 2.2 | 43.9 | 2225 |
| 2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 265 |
| 5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 147.8 | 490 |
| 10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 24.1 | 820 |
| 15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28.2 | 1110 |
| 20 | 7/0.53 | 1.5 | 0.6 | 1.7 | 31.9 | 1470 |
| 30 | 7/0.53 | 1.5 | 0.6 | 2 | 38.8 | 2070 |
| 50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 49.1 | 3340 |
