铠装电缆(第二部分2类)主要用于容易遭受机械损害的环境中.镀锌钢丝铠装可以对电缆起到有效的保护作用.在工业生产进程中完成通信，数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联, 通常用于化学或石化工业中. 因此此类电缆可用于室外安装，直接敷设与地下，或通过管道敷设，也可用于潮湿的环境中。

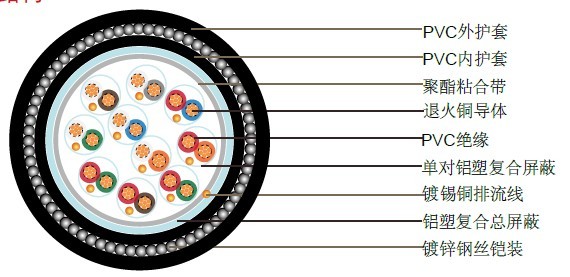

| 导体 | 退火铜或镀锡铜, 尺寸： 遵循BS6360标准，0.5mm²和0.75mm²，5类多股，1.5mm²，2类多股铜 |
|---|---|
| 绝缘 | PVC(聚氯乙烯), 遵循BS6746标准，TI1类 |
| 成对 | 两芯对绞，加小于100mm的隔离带 |
| 线对颜色 | 参照附注里的色彩编码 |
| 单对屏蔽 | 铝塑复合屏蔽，每对屏蔽金属面向内，紧挨0.5mm²的排流线 |
| 粘合带 | 透明的聚合酯带 |
| 总屏蔽 | 铝塑复合屏蔽，金属面向内，紧挨0.5mm²的排流线 |
| 内护套 | PVC(聚氯乙烯), 遵循BS6746标准，TM1类 |
| 铠装 | 镀锌钢丝铠装 |
| 外护套 | PVC(聚氯乙烯)护套，遵照BS6746标准，TM1类或6类 |
| 护套颜色 | 黑色/蓝色 |
工作温度: -40˚C - + 70˚C( 固定安装)
0˚C - +50˚C(工作中 )
最小弯曲半径: 6 x 外径
| 导体截面积 | mm 2 | 0.5 | 0.75 | 1.5 | |
|---|---|---|---|---|---|
| 导体规格 | No. x mm | 16 x 0.2 | 24 x 0.2 | 7 x 0.53 | |
| 最大导体电阻 | ohm/km | 39.7 | 26.5 | 12.3 | |
| 最小绝缘电阻 | Gohm/km | 25 | 25 | 25 | |
|
最大互容: 对与对或相邻的芯与芯之间 |
pF/m | 250 | 250 | 250 | |
| 芯与芯或芯与屏蔽之间的最大电容 | pF/m | 400 | 400 | 400 | |
| 相邻芯数间最大的感应系数/阻 抗比率 | μH/ohm | 25 | 25 | 40 | |
| 测试电压 | 芯：芯 | V | 1000 | 1000 | 1000 |
| 芯：屏蔽 | V | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500 | 300/500 | 300/500 | |
| 对数 |
导体 股数和直径 |
标称 导体截面积 |
标称 绝缘厚度 |
标称 内护套厚度 |
标称 内护套外径 |
标称 铠装厚度 |
标称 护套厚度 |
标称 电缆外径 |
标称 电缆重量 |
|---|---|---|---|---|---|---|---|---|---|
| no./mm | mm2 | mm | mm | mm | mm | mm | mm | kg/km | |
| 2 | 16/0.2 | 0.5 | 0.6 | 0.8 | 10.6 | 0.9 | 1.3 | 15 | 505 |
| 5 | 16/0.2 | 0.5 | 0.6 | 1.1 | 14.3 | 0.9 | 1.5 | 19.1 | 830 |
| 10 | 16/0.2 | 0.5 | 0.6 | 1.2 | 19.1 | 1.25 | 1.6 | 24.8 | 1420 |
| 15 | 16/0.2 | 0.5 | 0.6 | 1.3 | 22.2 | 1.6 | 1.7 | 28.8 | 1570 |
| 20 | 16/0.2 | 0.5 | 0.6 | 1.3 | 25.3 | 1.6 | 1.8 | 32.1 | 2040 |
| 30 | 16/0.2 | 0.5 | 0.6 | 1.5 | 30.6 | 1.6 | 1.9 | 37.6 | 2610 |
| 50 | 16/0.2 | 0.5 | 0.6 | 1.7 | 38.9 | 2 | 2.1 | 47.1 | 4270 |
| 2 | 24/0.2 | 0.75 | 0.6 | 0.8 | 11.5 | 0.9 | 1.4 | 16.1 | 545 |
| 5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 15.7 | 1.25 | 1.5 | 21.2 | 1005 |
| 10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 20.9 | 1.6 | 1.7 | 27.5 | 1400 |
| 15 | 24/0.2 | 0.75 | 0.6 | 1.3 | 24.2 | 1.6 | 1.8 | 31 | 1750 |
| 20 | 24/0.2 | 0.75 | 0.6 | 1.5 | 27.9 | 1.6 | 1.8 | 34.7 | 2300 |
| 30 | 24/0.2 | 0.75 | 0.6 | 1.7 | 33.8 | 2 | 2 | 41.8 | 2460 |
| 50 | 24/0.2 | 0.75 | 0.6 | 2 | 43.1 | 2.5 | 2.3 | 52.7 | 4800 |
| 2 | 7/0.53 | 1.5 | 0.6 | 0.9 | 13 | 0.9 | 1.4 | 17.6 | 800 |
| 5 | 7/0.53 | 1.5 | 0.6 | 1.2 | 17.5 | 1.25 | 1.6 | 23.2 | 1290 |
| 10 | 7/0.53 | 1.5 | 0.6 | 1.3 | 23.5 | 1.6 | 1.8 | 30.3 | 1990 |
| 15 | 7/0.53 | 1.5 | 0.6 | 1.5 | 27.6 | 1.6 | 1.9 | 34.6 | 2590 |
| 20 | 7/0.53 | 1.5 | 0.6 | 1.5 | 31.3 | 1.6 | 2 | 38.5 | 3310 |
| 30 | 7/0.53 | 1.5 | 0.6 | 1.7 | 38 | 2 | 2.1 | 46.2 | 4380 |
| 50 | 7/0.53 | 1.5 | 0.6 | 2 | 48.5 | 2.5 | 2.4 | 58.3 | 6260 |
