应用

NF M 87-202 EGFA 法标仪表线缆用于安全性较低的石油、石化装置，特别是传输交流或直流模拟信号。铅护套增强耐芳烃碳氢化合物的能力。

标准

• NF M 87-202
• UTE C 32-014
• NF C 32-020
• IEC 60332-1
• IEC 60332-3-24

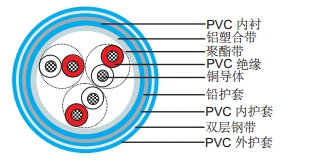

结构

导体	实心或绞合铜导体
绝缘	聚氯乙烯 （PVC）
粘合带	聚酯带
总屏蔽	铝塑合带
内衬	聚氯乙烯 (PVC)
铅护套
铠装	双层钢带
外护套	聚氯乙烯 (PVC) (阻燃、防紫外线、防矿物油、防烃)
护套颜色	亮蓝色

线芯标识

颜色	白色	红色	蓝色	黄色
2 线组	X	X
3 线组	X	X	X
4 线组	X	X	X	X

白色的线芯上标注线对数或线组数

特点

额定电压：300/500V

操作温度：-40°C/+90°C

绝缘温度：MAX+50°C

最大电压：250V

测试电压：2000V

导体的最大直流电阻：

导体尺寸	Ohm/km at +20°C
1/0.80mm(0.50 sqmm)	37.50
7/0.40mm(0.88 sqmm)	21.40
7/0.53mm(1.50 sqmm)	12.50

导体电容(nf/km)：
0.5 sqmm ≤ 145
0.88 sqmm ≤ 160
1.50 sqmm ≤ 180

类型/编码：

系列 1	2 线组，3 线组，4 线组的数量 / 01 到 27
系列 2	2 线组(IP) ,3 线组 (IT) , 4 线组 (IQ)
系列 3	单芯截面积 05 (0.5mm2 ) , 09 (0.88 mm2 ) 或 15(1.5mm2 )
系列 4	总屏蔽(EG) 或者单屏蔽+总屏蔽(EI)
系列 5	防护等级：无铠装(SF),铠装(FA), 铅护套 + 铠装(PF)

电缆参数

NF M 87-202	芯数x 横截面积	导体截面积 mm2	外径(mm)		重量 (kg/km)
			最小	最大
01 IQ 05 EGPF	1X4X0.50	0.5	11.3	12.6	453
02 IP 05 EGPF	2X2X0.50	0.5	10.6	11.9	401
03 IP 05 EGPF	3X2X0.50	0.5	13.7	15.7	635
07 IP 05 EGPF	7X2X0.50	0.5	16.3	18.7	840
12 IP 05 EGPF	12X2X0.50	0.5	19.4	22.2	1160
19 IP 05 EGPF	19X2X0.50	0.5	22.9	26.3	1550
27 IP 05 EGPF	27X2X0.50	0.5	25.9	19.8	1855
01 IQ 09 EGPF	1X4X0.88	0.88	12.7	14.6	575
01 IP 09 EGPF	1X2X0.88	0.88	11.7	13.4	500
02 IP 09 EGPF	2X2X0.88	0.88	11.8	13.2	485
03 IP 09 EGPF	3X2X0.88	0.88	16.8	18.5	759
07 IP 09 EGPF	7X2X0.88	0.88	20.8	22.9	1136
12 IP 09 EGPF	12X2X0.88	0.88	25.2	27.8	1605
19 IP 09 EGPF	19X2X0.88	0.88	30	33.1	2185
27 IP 09 EGPF	27X2X0.88	0.88	34.3	37.9	2798
03 IP 09 EGPF	3X2X0.88	0.88	16.2	18.6	825
07 IP 09 EGPF	7X2X0.88	0.88	19.9	22.9	1205
12 IP 09 EGPF	12X2X0.88	0.88	24.2	27.8	1740
19 IP 09 EGPF	19X2X0.88	0.88	28.8	33	2300
27 IP 09 EGPF	27X2X0.88	0.88	33	37.8	2910
01 IP 15 EGPF	1X2X1.50	1.5	12.7	14.1	546
03 IP 15 EGPF	3X2X1.50	1.5	18	19.8	887
07 IP 15 EGPF	7X2X1.50	1.5	22.6	24.9	1362
12 IP 15 EGPF	12X2X1.50	1.5	27.7	30.6	2039
19 IP 15 EGPF	19X2X1.50	1.5	33.2	36.6	2783
27 IP 15 EGPF	27X2X1.50	1.5	37.8	41.7	3556
01 IT 05 EGPF	01X3X0.50	0.5	10.9	12.2	421
07 IT 05 EGPF	7X3X0.50	0.5	18.5	20.4	959
12 IT 05 EGPF	12X3X0.50	0.5	22.3	24.6	1353
19 IT 05 EGPF	19X3X0.50	0.5	26.3	29	1838
01 IQ 09 EGPF	1X4X0.88	0.88	13	14.4	573
01 IT 09 EGPF	1X3X0.88	0.88	12	13.7	530
07 IT 09 EGPF	7X3X0.88	0.88	23.1	25.5	1396
12 IT 09 EGPF	12X3X0.88	0.88	28.2	31.1	2071
19 IT 09 EGPF	19X3X0.88	0.88	33.6	37	2821
01 IT 15 EGPF	1X3X1.50	1.5	13.1	14.6	594
07 IT 15 EGPF	7X3X1.50	1.5	25.4	28	1785
12 IT 15 EGPF	12X3X1.50	1.5	30.8	33.9	2526
19 IT 15 EGPF	19X3X1.50	1.5	37	40.8	3617
