NF M 87-202 EISF 法标仪表线缆适用于可能出现化学品的环境，用于传输测量和过程控制中的模拟或数字信号。

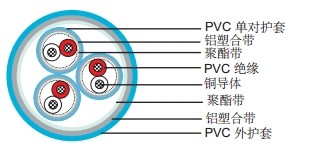

| 导体 | 实心或绞合铜导体 |
|---|---|
| 绝缘 | 聚氯乙烯 （PVC） |
| 单对粘合带 | 聚酯带 |
| 单对屏蔽 | 铝塑合带 |
| 单对护套 | 聚氯乙烯 (PVC) |
| 总包带 | 聚酯带 |
| 总屏蔽 | 铝塑合带 |
| 外护套 | 聚氯乙烯 (PVC) (阻燃、防紫外线、防矿物油、防烃) |
| 护套颜色 | 亮蓝色 |
| 颜色 | 白色 | 红色 | 蓝色 | 黄色 |
|---|---|---|---|---|
| 2 线组 | X | X | ||
| 3 线组 | X | X | X | |
| 4 线组 | X | X | X | X |
白色的线芯上标注线对数或线组数
额定电压：300/500V
操作温度：-40°C/+90°C
绝缘温度：MAX+50°C
最大电压：250V
测试电压：2000V
导体的最大直流电阻：
| 导体尺寸 | Ohm/km at +20°C |
|---|---|
| 1/0.80mm(0.50 sqmm) | 37.50 |
| 7/0.40mm(0.88 sqmm) | 21.40 |
| 7/0.53mm(1.50 sqmm) | 12.50 |
导体电容(nf/km)：
0.5 sqmm ≤ 145
0.88 sqmm ≤ 160
1.50 sqmm ≤ 180
类型/编码：
| 系列 1 | 2 线组，3 线组，4 线组的数量 / 01 到 27 |
|---|---|
| 系列 2 | 2 线组(IP) ,3 线组 (IT) , 4 线组 (IQ) |
| 系列 3 | 单芯截面积 05 (0.5mm2 ) , 09 (0.88 mm2 ) 或 15(1.5mm2 ) |
| 系列 4 | 总屏蔽(EG) 或者单屏蔽+总屏蔽(EI) |
| 系列 5 | 防护等级：无铠装(SF),铠装(FA), 铅护套 + 铠装(PF) |
| NF M 87-202 | 芯数x 横截面积 | 导体截面积 mm2 | 外径(mm) | 重量 (kg/km) | |
|---|---|---|---|---|---|
| 最小 | 最大 | ||||
| 03 IP 05 EISF | 3X2X0.50 | 0.5 | 11.1 | 12.8 | 180 |
| 07 IP 05 EISF | 7X2X0.50 | 0.5 | 15.4 | 17.7 | 335 |
| 12 IP 05 EISF | 12X2X0.50 | 0.5 | 19.8 | 22.8 | 545 |
| 19 IP 05 EISF | 19X2X0.50 | 0.5 | 24.5 | 28.1 | 820 |
| 27 IP 05 EISF | 27X2X0.50 | 0.5 | 28.9 | 33.2 | 1135 |
| 03 IP 09 EISF | 3X2X0.88 | 0.88 | 13.5 | 15.5 | 270 |
| 07 IP 09 EISF | 7X2X0.88 | 0.88 | 19 | 21.8 | 500 |
| 12 IP 09 EISF | 12X2X0.88 | 0.88 | 24.5 | 28.1 | 820 |
| 19 IP 09 EISF | 19X2X0.88 | 0.88 | 30.3 | 34.8 | 1120 |
| 27 IP 09 EISF | 27X2X0.88 | 0.88 | 35.8 | 41.1 | 1700 |
| 01 IP 15 EISF | 1X2X1.50 | 1.5 | 7.2 | 8.4 | 90 |
| 07 IT 05 EISF | 7X3X0.50 | 0.5 | 16.9 | 19.4 | 425 |
| 12 IT 05 EISF | 12X3X0.50 | 0.5 | 21.5 | 24.6 | 695 |
| 07 IT 09 EISF | 7X3X0.88 | 0.88 | 20.6 | 23.7 | 655 |
| 12 IT 09 EISF | 12X3X0.88 | 0.88 | 26.5 | 30.4 | 1045 |
| 01 IT 15 EISF | 1X3X1.50 | 1.5 | 7.5 | 8.8 | 110 |
