应用

NF M 87-202 EIFA 法标仪表线缆适用于安全性较低的石油、石化装置，特别是传输交流或直流模拟信号，适合工业应用中可能存在碳氢化合物和需要机械保护的地下应用(化工厂，炼油厂) 。

标准

• NF M 87-202
• UTE C 32-014
• NF C 32-020
• IEC 60332-1
• IEC 60332-3-24

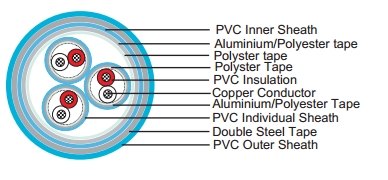

结构

导体	实心或绞合铜导体
绝缘	聚氯乙烯 （PVC）
单对粘合带	聚酯带
单对屏蔽	铝塑合带
单对护套	聚氯乙烯 (PVC)
总包带	聚酯带
总屏蔽	铝塑合带
内护套	聚氯乙烯（PVC）
铠装	双层钢带
外护套	聚氯乙烯 (PVC) (阻燃、防紫外线、防矿物油、防烃)
护套颜色	亮蓝色

线芯标识

颜色	白色	红色	蓝色	黄色
2 线组	X	X
3 线组	X	X	X
4 线组	X	X	X	X

白色的线芯上标注线对数或线组数

特点

额定电压：300/500V

操作温度：-40°C/+90°C

绝缘温度：MAX+50°C

最大电压：250V

测试电压：2000V

导体的最大直流电阻：

导体尺寸	Ohm/km at +20°C
1/0.80mm(0.50 sqmm)	37.50
7/0.40mm(0.88 sqmm)	21.40
7/0.53mm(1.50 sqmm)	12.50

导体电容(nf/km)：
0.5 sqmm ≤ 145
0.88 sqmm ≤ 160
1.50 sqmm ≤ 180

类型/编码：

系列 1	2 线组，3 线组，4 线组的数量 / 01 到 27
系列 2	2 线组(IP) ,3 线组 (IT) , 4 线组 (IQ)
系列 3	单芯截面积 05 (0.5mm2 ) , 09 (0.88 mm2 ) 或 15(1.5mm2 )
系列 4	总屏蔽(EG) 或者单屏蔽+总屏蔽(EI)
系列 5	防护等级：无铠装(SF),铠装(FA), 铅护套 + 铠装(PF)

电缆参数

NF M 87-202	芯数x 横截面积	导体截面积 mm2	外径(mm)		重量 (kg/km)
			最小	最大
03 IP 05 EISF	3X2X0.50	0.5	11.1	12.8	180
07 IP 05 EISF	7X2X0.50	0.5	15.4	17.7	335
12 IP 05 EISF	12X2X0.50	0.5	19.8	22.8	545
19 IP 05 EISF	19X2X0.50	0.5	24.5	28.1	820
27 IP 05 EISF	27X2X0.50	0.5	28.9	33.2	1135
03 IP 09 EISF	3X2X0.88	0.88	13.5	15.5	270
07 IP 09 EISF	7X2X0.88	0.88	19	21.8	500
12 IP 09 EISF	12X2X0.88	0.88	24.5	28.1	820
19 IP 09 EISF	19X2X0.88	0.88	30.3	34.8	1120
27 IP 09 EISF	27X2X0.88	0.88	35.8	41.1	1700
01 IP 15 EISF	1X2X1.50	1.5	7.2	8.4	90
07 IT 05 EISF	7X3X0.50	0.5	16.9	19.4	425
12 IT 05 EISF	12X3X0.50	0.5	21.5	24.6	695
07 IT 09 EISF	7X3X0.88	0.88	20.6	23.7	655
12 IT 09 EISF	12X3X0.88	0.88	26.5	30.4	1045
01 IT 15 EISF	1X3X1.50	1.5	7.5	8.8	110
03 IP 05 EIFA	3X2X0.50	0.5	14.2	16.2	355
07 IP 05 EIFA	7X2X0.50	0.5	18.6	21.4	570
12 IP 05 EIFA	12X2X0.50	0.5	23.3	26.7	850
19 IP 05 EIFA	19X2X0.50	0.5	28.1	32.3	1210
27 IP 05 EIFA	27X2X0.50	0.5	32.8	37.6	1600
03 IP 09 EIFA	3X2X0.88	0.88	18.5	20.4	465
07 IP 09 EIFA	7X2X0.88	0.88	22.9	25.3	792
12 IP 09 EIFA	12X2X0.88	0.88	29	32	1205
19 IP 09 EIFA	19X2X0.88	0.88	34.8	38.4	1709
27 IP 09 EIFA	27X2X0.88	0.88	40.6	44.8	2275
03 IP 09 EIFA	3X2X0.88	0.88	16.7	19.2	270
07 IP 09 EIFA	7X2X0.88	0.88	22.4	25.7	800
12 IP 09 EIFA	12X2X0.88	0.88	28.1	32.3	1185
19 IP 09 EIFA	19X2X0.88	0.88	34.1	39.1	1720
27 IP 09 EIFA	27X2X0.88	0.88	39.8	45.7	2285
01 IP 15 EIFA	1X2X1.50	1.5	10.2	11.7	200
07 IT 05 EIFA	7X3X0.50	0.5	20.3	23.3	690
12 IT 05 EIFA	12X3X0.50	0.5	25.4	28	1005
12 IT 09 EIFA	12X3X0.88	0.88	25	28.7	1025
01 IT 15 EIFA	1X3X1.50	1.5	10.5	12	220
