应用

该非铠装电力&控制电缆适用于船体上任何不受机械危害位置的固定安装，符合IEC 60092-352标准。该电缆阻燃、低烟、无卤。



标准

IEC 60092-350/351/353/359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

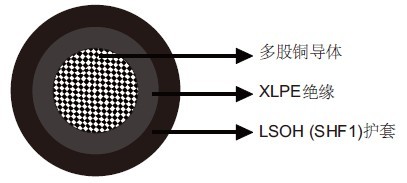

结构

导体：Class 2多股铜导体，圆形或扇形。Class 5多股铜导体可选。
绝缘：XLPE。
外护套：LSOH（SHF1）。SHF2可选。



线芯识别

单芯：黑色。



机械和热性能

固定安装弯曲半径：6×OD（OD>25mm）；4×OD（OD ≤25mm）
温度范围：-30℃ ~ +80℃

尺寸和重量

MTX300 1RZ1-R单芯0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）



订货代码	结构芯数×截面积 （mm²）	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
MTX300-1RZ1-R-1C1.5	1×1.5	0.7	1.0	5.0	40
MTX300-1RZ1-R-1C2.5	1×2.5	0.7	1.0	5.4	50
MTX300-1RZ1-R-1C4	1×4	0.9	1.04	6.4	70
MTX300-1RZ1-R-1C6	1×6	0.9	1.04	7.0	90
MTX300-1RZ1-R-1C10	1×10	0.9	1.04	7.9	130
MTX300-1RZ1-R-1C16	1×16	0.9	1.04	8.9	190
MTX300-1RZ1-R-1C25	1×25	0.9	1.1	10.4	295
MTX300-1RZ1-R-1C35	1×35	0.9	1.1	11.7	380
MTX300-1RZ1-R-1C50	1×50	1.0	1.2	13.3	510
MTX300-1RZ1-R-1C70	1×70	1.1	1.3	15.5	720
MTX300-1RZ1-R-1C95	1×95	1.1	1.3	17.4	970
MTX300-1RZ1-R-1C120	1×120	1.2	1.4	19.4	1220
MTX300-1RZ1-R-1C150	1×150	1.4	1.5	21.5	1505
MTX300-1RZ1-R-1C185	1×185	1.6	1.5	23.8	1865
MTX300-1RZ1-R-1C240	1×240	1.7	1.6	26.7	2420
MTX300-1RZ1-R-1C300	1×300	1.8	1.7	29.6	3015
