应用

该铠装电缆适用于船体上任何需要电缆保护位置的固定安装。该电缆阻燃、低烟、无卤。



标准

IEC 60092-350/351/353/359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

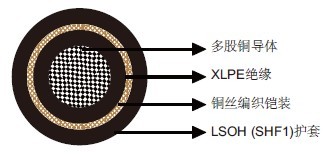

结构

导体：Class 2多股铜导体，圆形或扇形。Class 5多股铜导体可选。
绝缘：XLPE。
铠装：铜丝编织。
外护套：LSOH（SHF1）。SHF2可选。



线芯识别

单芯：黑色。



机械和热性能

固定安装弯曲半径：6×OD
温度范围：-30℃ ~ +80℃



尺寸和重量

MTX300 1RMZ1-R单芯铠装0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）



订货代码	结构 芯数×截面积 （mm²）	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
MTX300-1RMZ1-R-1C1.5	1×1.5	0.7	1.1	6.3	70
MTX300-1RMZ1-R-1C2.5	1×2.5	0.7	1.1	6.7	80
MTX300-1RMZ1-R-1C4	1×4	0.9	1.1	7.4	100
MTX300-1RMZ1-R-1C6	1×6	0.9	1.1	8.0	120
MTX300-1RMZ1-R-1C10	1×10	0.9	1.1	8.8	180
MTX300-1RMZ1-R-1C16	1×16	0.9	1.1	10.2	245
MTX300-1RMZ1-R-1C25	1×25	0.9	1.2	11.7	355
MTX300-1RMZ1-R-1C35	1×35	0.9	1.2	13.0	455
MTX300-1RMZ1-R-1C50	1×50	1.0	1.3	15.0	620
MTX300-1RMZ1-R-1C70	1×70	1.1	1.4	17.2	850
MTX300-1RMZ1-R-1C95	1×95	1.1	1.4	19.1	1115
MTX300-1RMZ1-R-1C120	1×120	1.2	1.5	21.1	1385
MTX300-1RMZ1-R-1C150	1×150	1.4	1.6	23.2	1690
MTX300-1RMZ1-R-1C185	1×185	1.6	1.6	25.5	2065
MTX300-1RMZ1-R-1C240	1×240	1.7	1.7	28.4	2640
MTX300-1RMZ1-R-1C300	1×300	1.8	1.8	31.3	3260
