应用

该铠装电缆适用于船体上任何需要电缆保护位置的固定安装。该电缆阻燃、低烟、无卤。



标准

IEC 60092-350/351/353/359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

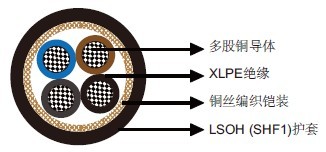

结构

导体：Class 2多股铜导体，圆形或扇形。Class 5多股铜导体可选。
绝缘：XLPE。
内衬层：搭接带。
铠装：铜丝编织。
外护套：LSOH（SHF1）。SHF2可选。



线芯识别

两芯：蓝，棕。
三芯：棕，黑，灰。
四芯：蓝，棕，黑，灰。
五芯：蓝，棕，黑，灰，黑。
多芯：白底色加黑色数字。
带黄/绿线（可选）
两芯+地线（3G）：黄/绿，蓝，棕。
三芯+地线（4G）：黄/绿，棕，黑，灰。
四芯+地线（5G）：黄/绿，蓝，棕，黑，灰。

机械和热性能

固定安装弯曲半径：6×OD
温度范围：-30℃ ~ +80℃

尺寸和重量

MTX400 1RMZ1-R多芯铠装0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）

订货代码	结构 芯数×截面积 （mm²）	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
MTX400-1RMZ1-R-2C1.5	2×1.5	0.7	1.1	9.3	120
MTX400-1RMZ1-R-2C2.5	2×2.5	0.7	1.1	10.1	150
MTX400-1RMZ1-R-2C4	2×4	0.9	1.2	12.2	195
MTX400-1RMZ1-R-2C6	2×6	0.9	1.2	13.7	275
MTX400-1RMZ1-R-2C10	2×10	0.9	1.3	15.7	385
MTX400-1RMZ1-R-2C16	2×16	0.9	1.4	18.4	595
MTX400-1RMZ1-R-2C25	2×25	0.9	1.5	21.3	820
MTX400-1RMZ1-R-2C35	2×35	0.9	1.5	23.9	1140
MTX400-1RMZ1-R-2C50	2×50	1.0	1.5	26.7	1500
MTX400-1RMZ1-R-3C1.5(3G1.5)	3×(G)1.5	0.7	1.1	9.8	145
MTX400-1RMZ1-R-3C2.5(3G2.5)	3×(G)2.5	0.7	1.1	10.7	180
MTX400-1RMZ1-R-3C4	3×4	0.9	1.2	12.9	245
MTX400-1RMZ1-R-3C6	3×6	0.9	1.3	14.7	345
MTX400-1RMZ1-R-3C10	3×10	0.9	1.3	16.6	490
MTX400-1RMZ1-R-3C16	3×16	0.9	1.4	19.5	755
MTX400-1RMZ1-R-3C25	3×25	0.9	1.6	22.7	1095
MTX400-1RMZ1-R-3C35	3×35	0.9	1.6	24.9	1340
MTX400-1RMZ1-R-3C35S	3×35 (扇形)	0.9	1.6	22.0	1320
MTX400-1RMZ1-R-3C50	3×50	1.0	1.6	27.1	1750
MTX400-1RMZ1-R-3C50S	3×50 (扇形)	1.0	1.6	24.8	1820
MTX400-1RMZ1-R-3C70S	3×70 (扇形)	1.1	2.0	29.7	2575
MTX400-1RMZ1-R-3C95S	3×95 (扇形)	1.1	2.1	33.1	3435
MTX400-1RMZ1-R-3C120S	3×120 (扇形)	1.2	2.2	36.0	4070
MTX400-1RMZ1-R-3C150S	3×150 (扇形)	1.4	2.4	40.9	5435
MTX400-1RMZ1-R-4C1.5(4G1.5)	4×(G)1.5	0.7	1.1	10.5	170
MTX400-1RMZ1-R-4C2.5(4G2.5)	4×(G)2.5	0.7	1.2	11.8	225
MTX400-1RMZ1-R-4C4	4×4	0.9	1.3	14.7	335
MTX400-1RMZ1-R-4C6	4×6	0.9	1.3	16.0	425
MTX400-1RMZ1-R-4C10	4×10	0.9	1.4	18.3	625
MTX400-1RMZ1-R-4C16	4×16	0.9	1.5	21.5	935
MTX400-1RMZ1-R-4C25	4×25	0.9	1.6	24.4	1345
MTX400-1RMZ1-R-4C35	4×35	0.9	1.7	27.5	1715
MTX400-1RMZ1-R-4C35S	4×35 (扇形)	0.9	1.7	24.3	1700
MTX400-1RMZ1-R-4C50	4×50	1.0	1.6	29.9	2400
MTX400-1RMZ1-R-4C50S	4×50(扇形)	1.0	1.6	27.3	2300
MTX400-1RMZ1-R-4C70S	4×70(扇形)	1.1	2.1	32.8	3250
MTX400-1RMZ1-R-4C95S	4×95(扇形)	1.1	2.2	37.3	4390
MTX400-1RMZ1-R-5C1.5(5G1.5)	5×(G)1.5	0.7	1.2	11.7	205
MTX400-1RMZ1-R-5C2.5(5G2.5)	5×(G)2.5	0.7	1.2	12.8	265
MTX400-1RMZ1-R-5G4	5G4	0.9	1.2	15.2	360
MTX400-1RMZ1-R-6C1.5	6×1.5	0.7	1.2	12.7	240
MTX400-1RMZ1-R-7C1.5	7×1.5	0.7	1.2	12.7	260
MTX400-1RMZ1-R-8C1.5	8×1.5	0.7	1.2	15.5	340
MTX400-1RMZ1-R-10C1.5	10×1.5	0.7	1.3	16.2	390
MTX400-1RMZ1-R-12C1.5	12×1.5	0.7	1.4	16.9	440
MTX400-1RMZ1-R-16C1.5	16×1.5	0.7	1.4	18.6	550
MTX400-1RMZ1-R-19C1.5	19×1.5	0.7	1.5	19.7	620
MTX400-1RMZ1-R-24C1.5	24×1.5	0.7	1.6	22.9	800
MTX400-1RMZ1-R-5C2.5	5×2.5	0.7	1.2	12.9	290
MTX400-1RMZ1-R-7C2.5	7×2.5	0.7	1.2	14.6	390
MTX400-1RMZ1-R-12C2.5	12×2.5	0.7	1.4	18.7	610
MTX400-1RMZ1-R-19C2.5	19×2.5	0.7	1.5	21.8	870
MTX400-1RMZ1-R-24C2.5	24×2.5	0.7	1.6	25.6	1100
MTX400-1RMZ1-R-27C2.5	27×2.5	0.7	1.7	26.1	1200
MTX400-1RMZ1-R-37C2.5	37×2.5	0.7	1.9	29.2	1560
