应用

该铠装防火电缆适用于船体上需电缆保护的任何位置的固定安装。该电缆防火、阻燃、低压、无卤。



标准

IEC 60092-350/351/353/359
IEC 60331-21
IEC 60332-1
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

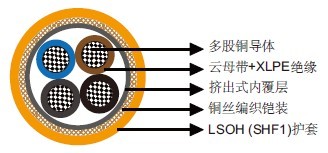

结构

导体：Class 2多股铜导体。Class 5多股铜导体可选。
绝缘：云母带+XLPE。
内衬层：挤压式内衬层。
铠装：铜丝编织。
外护套：LSOH（SHF1）。SHF2可选。



线芯识别

两芯：蓝，棕。
三芯：棕，黑，灰。
四芯：蓝，棕，黑，灰。
五芯：蓝，棕，黑，灰，黑。
多芯：白底色加黑色数字。



机械和热性能

固定安装弯曲半径：6×OD
温度范围：-30℃ ~ +80℃



尺寸和重量

MFX400 1mRMZ1-R多芯铠装0.6/1kV（-R表示class 2导体。对于class 5导体，请将-R改成-F）



订货代码	结构 芯数×截面积 （mm²）	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
MFX400-1mRMZ1-R-2C1.5	2×1.5	0.7	1.1	10.5	180
MFX400-1mRMZ1-R-2C2.5	2×2.5	0.7	1.1	11.7	230
MFX400-1mRMZ1-R-2C4	2×4	0.9	1.2	12.9	290
MFX400-1mRMZ1-R-2C6	2×6	0.9	1.2	14.8	400
MFX400-1mRMZ1-R-2C10	2×10	0.9	1.3	16.6	570
MFX400-1mRMZ1-R-2C16	2×16	0.9	1.4	19.0	770
MFX400-1mRMZ1-R-2C25	2×25	0.9	1.5	22.8	1130
MFX400-1mRMZ1-R-2C35	2×35	0.9	1.5	25.0	1420
MFX400-1mRMZ1-R-2C50	2×50	1.0	1.5	28.0	1860
MFX400-1mRMZ1-R-3C1.5	3×1.5	0.7	1.1	11.2	210
MFX400-1mRMZ1-R-3C2.5	3×2.5	0.7	1.1	12.2	260
MFX400-1mRMZ1-R-3C4	3×4	0.9	1.2	13.5	340
MFX400-1mRMZ1-R-3C6	3×6	0.9	1.3	15.7	480
MFX400-1mRMZ1-R-3C10	3×10	0.9	1.3	17.7	680
MFX400-1mRMZ1-R-3C16	3×16	0.9	1.4	20.0	930
MFX400-1mRMZ1-R-3C25	3×25	0.9	1.6	24.1	1380
MFX400-1mRMZ1-R-3C35	3×35	0.9	1.6	26.4	1770
MFX400-1mRMZ1-R-3C50	3×50	1.0	1.6	29.6	2350
MFX400-1mRMZ1-R-3C70S	3×70 (扇形)	1.1	2.0	31.9	2930
MFX400-1mRMZ1-R-3C95S	3×95 (扇形)	1.1	2.1	36.1	3870
MFX400-1mRMZ1-R-3C120S	3×120 (扇形)	1.2	2.2	39.6	4770
MFX400-1mRMZ1-R-4C1.5	4×1.5	0.7	1.1	12.1	250
MFX400-1mRMZ1-R-4C2.5	4×2.5	0.7	1.2	12.9	300
MFX400-1mRMZ1-R-4C4	4×4	0.9	1.3	15.4	440
MFX400-1mRMZ1-R-4C6	4×6	0.9	1.3	17.0	570
MFX400-1mRMZ1-R-4C10	4×10	0.9	1.4	19.1	810
MFX400-1mRMZ1-R-4C16	4×16	0.9	1.5	22.2	1160
MFX400-1mRMZ1-R-4C25	4×25	0.9	1.6	26.9	1720
MFX400-1mRMZ1-R-4C35	4×35	0.9	1.7	29.7	2220
MFX400-1mRMZ1-R-5C1.5	5×1.5	0.7	1.2	12.8	280
MFX400-1mRMZ1-R-7C1.5	7×1.5	0.7	1.2	14.3	370
MFX400-1mRMZ1-R-12C1.5	12×1.5	0.7	1.4	17.9	570
MFX400-1mRMZ1-R-19C1.5	19×1.5	0.7	1.5	20.7	790
MFX400-1mRMZ1-R-27C1.5	27×1.5	0.7	1.7	24.4	1100
MFX400-1mRMZ1-R-37C1.5	37×1.5	0.7	1.9	27.3	1380
MFX400-1mRMZ1-R-5C2.5	5×2.5	0.7	1.2	14.7	400
MFX400-1mRMZ1-R-7C2.5	7×2.5	0.7	1.2	15.8	480
MFX400-1mRMZ1-R-12C2.5	12×2.5	0.7	1.4	20.3	780
MFX400-1mRMZ1-R-19C2.5	19×2.5	0.7	1.5	23.4	1070
MFX400-1mRMZ1-R-27C2.5	27×2.5	0.7	1.7	27.9	1500
