应用

该Cat6 S/FTP电缆按照IEC 61156-5的要求生产，能支持所有Class E应用，如以太网、快速以太网、千兆以太网，适合250MHz以下基本的语音和数据设备。



标准

EN 50288
ISO 11801
IEC 61156-5
IEC 60332-1
IEC 60754-1/2
IEC 61034

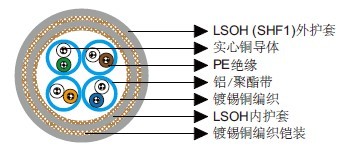

结构

导体：实心裸铜导体。
绝缘：PE。
绞合：两根彩色绝缘导体绞合成线对。
单独屏蔽：铝/聚酯带。
总屏蔽：镀锡铜编织。
内护套：LSOH。
铠装：镀锡铜编织。
外护套：LSOH（SHF1）。



线芯识别

线对1：白，蓝。
线对2：白，橙。
线对3：白，绿。
线对4：白，棕。



电气性能

最大直流环路电阻	Ω/km	165
最大电阻不平衡		2%
最小绝缘电阻（500V）	MΩ.km	1000
标称电容@800Hz	nF/km	43
最大电容不平衡（线对对地）	pF/km	1500
特性阻抗@1-100MHz	Ω	100 ± 15
额定传播速度		79%
最大传输延迟	ns/100 m	427
最大延迟偏差	ns/100 m	12
最大传输阻抗@1MHz	mΩ /m	5
最大传输阻抗@10MHz	mΩ /m	10
最大传输阻抗@30MHz	mΩ /m	30
最大传输阻抗@100MHz	mΩ /m	100

标称传输特性 @20℃

F	衰减	NEXT	PS-NEXT	ACR	PS-ACR	ELFEXT	PS-ELFEXT	回波损耗
MHz	dB/100m	dB	dB	dB/100m	dB/100m	dB/100m	dB/100m	dB
1	2.0	90	87	88	85	85	82
4	3.6	90	87	86	83	85	82	27
10	5.7	90	87	84	81	79	76	30
16	7.2	90	87	83	80	75	72	30
20	8.1	90	87	82	79	73	70	30
31.25	10.2	90	87	80	77	69	66	30
62.50	14.7	90	87	75	72	63	60	30
100	18.9	90	87	71	68	59	56	30
155	24.0	88	85	64	61	55	52	26
200	27.0	88	85	61	58	53	50	25
250	31.4	86	83	55	52	51	48	25
300	34.8	86	83	51	48	49	46	23
400	38.1	86	83	48	45	44	41	23

机械和热性能

弯曲半径：8×OD（安装中）；4×OD（固定安装）
温度范围：-20℃ ~ +60℃



尺寸和重量

订货代码	结构 单元数×每单元芯数×截 面积（mm²）	标称绝缘厚 度 mm	标称护套厚度 mm		标称外径 mm	标称重量 kg/km
			内	外
MLN-S/FTPCAT6A4P23	4×2×23AWG	0.578	0.60	1.09	10.78	188
