应用

该射频电缆适用于高频数据传输（通信设备、雷达、仪表设备）和视频信号传输。



标准

符合MIL C17
IEC 60092-359
IEC 60332-3-22
IEC 60754-1/2
IEC 61034

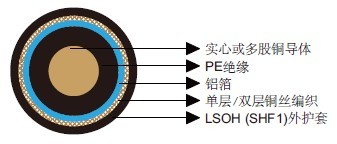

结构

导体：实心或多股CCS（裸铜包钢），BC（裸铜）。
绝缘：PE。
防火层：铝箔。
屏蔽：单层或双层编织。裸、镀锡或镀银铜。
外护套：LSOH（SHF1）。



电气特性

		KX 3B	KX 6A	KX 8
特性阻抗	Ω	50	75	75
电容	pF/m	106	72	72
速率	%	66	66	66
衰减 @200MHz	dB/100m	45	20	12

机械和热性能

固定安装弯曲半径：10×OD
温度范围：-30℃ ~ +60℃



尺寸和重量

50 Ω

订货代码	电缆类型	导体绞合 No.×mm	导体直径 mm	绝缘直径 mm	标称外径 mm	标称重量
MLN-KX3B	KX 3B	7×0.16 CCS	0.48	1.50	2.55	10

75 Ω

订货代码	电缆类型	导体绞合 No.×mm	导体直径 mm	绝缘直径 mm	标称外径 mm	标称重量
MLN-KX6A	KX 6A	7×0.20 BC	0.6	3.7	6.1	57
MLN-KX8	KX 8	7×0.40 BC	1.2	7.25	10.3	145
