应用

该profibus电缆专门用于船舶上的固定安装，作为12MBd以下数字信号的连接电缆。



标准

IEC 60332-1&2
IEC 60754-1/2
IEC 61034
IEC 60092

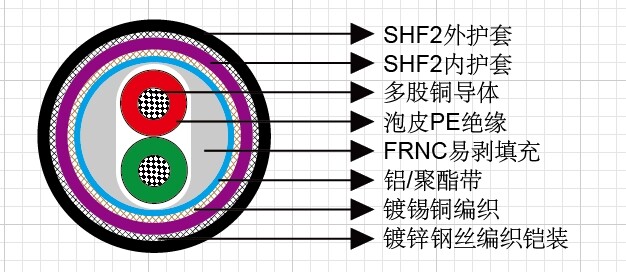

结构

导体：多股裸铜导体，22AWG。
绝缘：泡皮PE。
易剥填充：热塑型共聚物（FRNC）。
总屏蔽1：铝/聚酯带。
总屏蔽2：镀锡铜编织。
内护套：SHF2。
铠装：镀锌钢丝编织。
外护套：SHF2。



线芯识别

线芯1：红。
线芯2：绿。



电气特性

特性阻抗	Ω	150 ± 15
互电容 @1KHz	nF/km	28.5
绝缘电阻	MΩ.km	16000
衰减 @9.6kHz	dB/km	2.5
衰减 @38.4kHz	dB/km	4
衰减 @4kHz	dB/km	22
衰减 @16kHz	dB/km	42

机械和热性能

固定安装弯曲半径：10×OD
温度范围：-30℃ ~ +75℃



尺寸和重量

订货代码	结构 单元数×每单元芯数× 截面积（mm²）	芯线直径 mm	标称外径 mm	标称重量 kg/km
MLN- 02YSH(ST)CHSWBH-1×2×22A	1×2×22 AWG	2.55	10.65	180
