FTX-CAT6 U/UTP4P23
FTX-CAT6 F/UTP4P23
FTX-CAT6 SF/FTP4P23
应用
六类线缆是一个基于千兆以太网和其他网络协议, 适用于基本的语音和数据设施可达100 MHz。此外这些电缆可以提供铜网编织装甲和阻燃外护套, 提供额外的机械保护仍然保持灵活性。
标准
标准适应EN 50173
防火标准
|
阻燃性（单根垂直线缆测试） |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|
降低火蔓延（垂直安装的成束电缆测试） |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
|
无卤 |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
|
无腐蚀性气体排放 |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
|
最小烟雾释放 |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
|
无毒有害气体 |
NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
60V

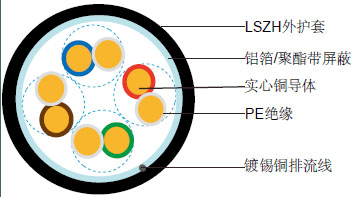

线缆结构
|
导体 |
23AWG 实心裸铜。 |
|
绝缘 |
HDPE。 |
|
绞和 |
两个导体绝缘绞和成对。 |
|
外护套 |
热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。 |
|
Cat6 F/UTP |

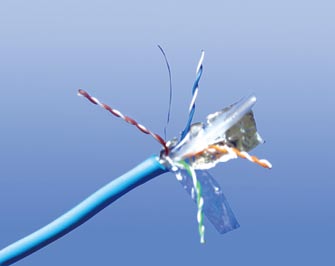

此款线缆为铝箔总屏蔽带排流线。 |
|
Cat6 SF/UTP |
此款线缆为双层铝箔总屏蔽带排流线&铜网编织屏蔽。 |
物理性能和热性能
|
最大操作温度 |
-30°C - +75°C |
|
最小弯曲半径(移动状态) |
8×总外径 |
|
最小弯曲半径(固定状态) |
4×总外径 |
电气特性
|
AWG |
|
23 |
|
标称导体外径 |
mm |
0.56/0.57/0.58 |
|
最大直流阻抗@20°C |
Ω/100m |
9.38 |
|
最大直流不平衡阻抗 |
% |
3 |
|
最大直交互电容 |
pF/m |
5.8 |
|
最大不平衡电容 |
pF/100m |
30 |
|
特性阻抗@1-100MHz |
Ω |
100+/-15 |
|
最大传播延时差异 |
ns/100m |
18 |
传输性能
|
FREQ |
最大衰减 |
最小近端串扰 |
最小近端串扰功率和 |
最小远端串扰 |
最小等效远端串扰功率和 |
最小回波损耗 |
|
MHz |
dB/100m |
dB |
dB |
dB/100m |
dB/100m |
dB |
|
0.772 |
1.8 |
76.0 |
74. |
70.0 |
67.0 |
— |
|
1 |
2.0 |
74.3 |
72.3 |
67.8 |
64.8 |
20.0 |
|
4 |
3.8 |
65.3 |
63.3 |
55.7 |
52.7 |
23.0 |
|
8 |
5.3 |
60.8 |
58.8 |
49.7 |
46.7 |
24.5 |
|
10 |
6.0 |
59.3 |
57.3 |
47.8 |
44.8 |
25.0 |
|
16 |
7.6 |
56.3 |
54.3 |
43.7 |
40.7 |
25.0 |
|
20 |
8.5 |
54.8 |
52.8 |
41.7 |
38.7 |
25.0 |
|
25 |
9.5 |
53.3 |
51.3 |
39.8 |
36.8 |
24.3 |
|
31.25 |
10.7 |
51.9 |
49.9 |
37.9 |
34.9 |
23.6 |
|
62.5 |
15.4 |
47.4 |
45.4 |
31.8 |
28.8 |
21.5 |
|
100 |
19.8 |
44.3 |
42.3 |
27.8 |
24.8 |
20.1 |
|
155 |
25.2 |
41.5 |
39.5 |
23.9 |
20.9 |
18.8 |
|
200 |
29.0 |
39.8 |
37.8 |
21.7 |
18.7 |
18.0 |
|
250 |
32.8 |
38.3 |
36.3 |
19.8 |
16.8 |
17.3 |
结构参数
|
订货信息 |
导体外径 |
外径Over绝缘 |
对数 |
屏蔽 |
总外径 |
|
|
mm |
mm |
|
|
mm |
|
FTX-Cat6 U/UTP |
0.56/0.57 |
1.02 |
4 |
无 |
6.0 |
|
FTX-Cat6 F/UTP |
0.57/0.58 |
1.02 |
4 |
总铝箔屏蔽 |
6.3 |
|
FTX-Cat6 SF/UTP |
0.57/0.58 |
1.02 |
4 |
总铝箔屏蔽 & 铜网编织 |
6.6 |
