应用

该50Ω同轴电缆适用于船板装置和其他海上室内环境。



标准

IEC 60092-350
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

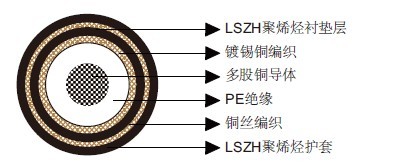

结构

导体：13AWG裸铜。
绝缘：PE。
屏蔽：铜编织。
衬垫层：低烟无卤聚烯烃，黑色。
铠装：铜丝编织。
外护套：低烟无卤聚烯烃。



电气特性



AWG		13
导体结构 股数/每股直径	-/mm	7/0.75
标称导体直径	mm	2.24
阻抗	Ω	50+/-3
标称衰减@100MHz	dB/100m	7.5
标称衰减@200MHz	dB/100m	10.5
标称衰减@400MHz	dB/100m	15.1
标称衰减@1000MHz	dB/100m	29.5
电容	pF/m	101
传播速度	%	66
导体DCR	Ω/km	5.7
屏蔽DCR	Ω/km	3.9
感应系数	µH/m	0.246
延时	ns/m	5.0

机械和热性能

弯曲半径：15×OD
温度范围：-30℃ ~ +75℃



尺寸和重量

标称内导体直径 mm	标称绝缘厚度 mm	标称护套厚度 mm	标称外径 mm	标称重量 kg/km
2.24	2.2	1.14	13.9	379
