单芯V90HT线缆 0.6/1kV电缆主要应用于电力互联。
 |

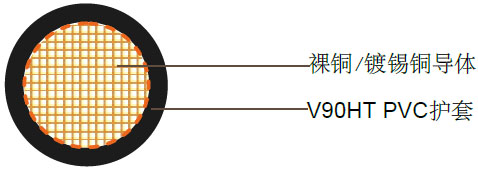

| 导体 | 多股镀锡铜丝(TCW）或裸铜(PCW)，遵循AS1125 |
|---|---|
| 绝缘 | V90HT聚氯乙烯，遵循AS3808 |
| 颜色 | 红色,蓝色,绿色，黄色,白色,黑色,棕色,紫罗兰色,橘色,灰色 |
| 导体截面积 | 20°C时的电阻 | 20°C时的电阻 | 电流 |
|---|---|---|---|
| mm² | Ohm/km(TCW) | Ohm/km(PCW) | |
| 0.5 | 40.1 | 39 | 3 |
| 0.75 | 26.7 | 26 | 7.5 |
| 1 | 20 | 19.5 | 10 |
| 1.5 | 13.7 | 13.3 | 15 |
| 2.5 | 8.2 | 8 | 20 |
| 4 | 5.1 | 5 | 25 |
| 导体截面积 | 芯数 | 导体股数/直径 | 最小绝缘厚度 | 标称电缆外径 | 标称电缆重量 |
|---|---|---|---|---|---|
| mm² | mm | mm | mm | kg/100m | |
| 0.5 | 1 | 16/0.2 | 0.8 | 2.6 | 1.1 |
| 0.75 | 1 | 24/0.2 | 0.8 | 2.8 | 1.4 |
| 1 | 1 | 32/0.2 | 0.8 | 3 | 1.7 |
| 1.5 | 1 | 30/0.25 | 0.8 | 3.3 | 2.2 |
| 2.5 | 1 | 50/0.25 | 0.9 | 3.95 | 3.5 |
| 4 | 1 | 56/0.3 | 1 | 4.75 | 5.3 |
