这些电缆用于非封闭的控制电路，在商业，工业，矿业和电力系统等不受机械损伤的环境中可敷设于管道，直埋或地下管道安装。
 |

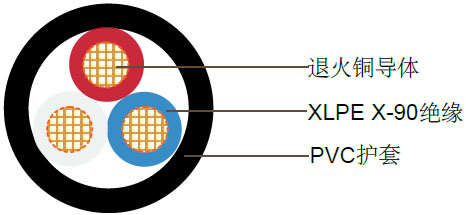

| 导体 | 退火铜 |
|---|---|
| 绝缘 | XLPE X-90 |
| 绝缘颜色 | 3C – 红色,白色,蓝色 |
| 4C - 红色,白色,蓝色,黑色 | |
| 护套 | 聚氯乙烯 PVC 5V-90 |
| 护套颜色 | 黑色,也可选择其他颜色 |
| 导体 | 额定电流 | 电气性能 | |||||
|---|---|---|---|---|---|---|---|
| 截面积 | 暴露在空气中 | 直埋 | 埋于管道中 | 20°C时的最大直流电阻 | 90°C时的最大交流电阻 | 电抗 | 90°C时三相电的电压降 |
| mm² | A | A | A | Ohm/km | Ohm/km | Ohm/km | mV/A |
| 10 | 68 | 91 | 68 | 1.83 | 2.33 | 0.084 | 4.05 |
| 16 | 91 | 118 | 89 | 1.15 | 1.47 | 0.081 | 2.55 |
| 25 | 121 | 155 | 118 | 0.727 | 0.927 | 0.081 | 1.61 |
| 标称导体截面积 | 导体类型 | 标称绝缘厚度 | 标称护套厚度 | 标称线缆外径 | 电缆重量 |
|---|---|---|---|---|---|
| mm² | mm | mm | mm | kg/km | |
| 3芯 | |||||
| 10 | 7/1.35 | 0.7 | 1.4 | 15.3 | 435 |
| 16 | 7/1.70 | 0.7 | 1.4 | 17.6 | 625 |
| 25 | 7/2.14 | 0.9 | 1.4 | 21.5 | 950 |
| 4芯 | |||||
| 10 | 7/1.35 | 0.7 | 1.4 | 16.7 | 550 |
| 16 | 7/1.70 | 0.7 | 1.4 | 19.2 | 800 |
| 25 | 7/2.14 | 0.9 | 1.4 | 23.6 | 1250 |
