此电缆一般用于配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所。不适用于潮湿环境的应用。2491B/6701B等同于欧共体标准的H05Z-K/H07Z-K。
 |
 |

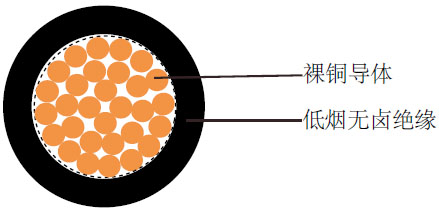

| - 多股柔软裸铜导体 |
| - 遵循BS 6360 Cl-5/IEC 60228 Cl-5 |
| - LSOH交联聚烯烃EI5绝缘 |
| 黄绿色, 黑色, 蓝色, 棕色, 红色, 白色, 黄色, 灰色, 紫罗兰色, 橘黄色, 粉色 |
| 工作电压 | 300/500V (2491B), 450/750V (6701B) |
|---|---|
| 测试电压 | 2000/2500V |
| 最小弯曲半径 | 5×外径 |
| 应用时的工作温度 | -15ºC ～ +90ºC |
| 静态时可承受的温度 | -40ºC ～ +90ºC |
| 绝缘电阻 | 10 MΩ×km |
| 无卤遵循 | EN 50267-2-1 / IEC 60754-1 |
| 烟密度遵循 | EN 50268-2 / IEC 61034-2 |
| 毒气测试遵循 | EN 50267-2-2, IEC 60754-2 |
| 阻燃遵循 | EN 50265-2-1, IEC 60332-1 |
| 线规 | 芯数 × 导体截面积 | 标称绝缘厚度 | 标称外径 | 标称铜的重量 | 标称电缆重量 |
|---|---|---|---|---|---|
| (股数/直径) | # × mm² | mm | mm | kg/km | kg/km |
| 2491B | |||||
| 20(16/32) | 1×0.5 | 0.6 | 2.1-2.6 | 4.8 | 9 |
| 18(24/32) | 1×0.75 | 0.6 | 2.2-2.8 | 7.2 | 12.4 |
| 17(32/32) | 1×1 | 0.6 | 2.4-2.9 | 9.6 | 15 |
| 6701B | |||||
| 16(30/30) | 1×1.5 | 0.7 | 2.8-3.5 | 14.4 | 24 |
| 14(50/30) | 1×2.5 | 0.8 | 3.4-4.3 | 24 | 35 |
| 12(56/28) | 1×4 | 0.8 | 3.9-4.9 | 38 | 51 |
| 10(84/28) | 1×6 | 0.8 | 4.4-5.5 | 58 | 71 |
| 8(80/26) | 1×10 | 1.0 | 5.7-7.1 | 96 | 118 |
| 6(128/26) | 1×16 | 1.0 | 6.7-8.4 | 154 | 180 |
| 4(200/26) | 1×25 | 1.2 | 8.4-10.6 | 240 | 278 |
| 2(280/26) | 1×35 | 1.2 | 9.7-12.1 | 336 | 375 |
| 1(400/26) | 1×50 | 1.4 | 11.5-14.4 | 480 | 560 |
| 2/0(356/24) | 1×70 | 1.4 | 13.2-16.6 | 672 | 780 |
| 3/0(485/24) | 1×95 | 1.6 | 15.1-18.8 | 912 | 952 |
| 4/0(614/24) | 1×120 | 1.6 | 16.7-20.9 | 1152 | 1200 |
| 300MCM (765/24) | 1×150 | 1.8 | 18.6-23.3 | 1440 | 1505 |
| 350MCM (944/24) | 1×185 | 2.0 | 20.6-25.8 | 1776 | 1845 |
| 500MCM(1225/24) | 1×240 | 2.2 | 23.5-29.4 | 2304 | 2400 |
