应用及描述

此电缆主要用于配电板和配电盘内部配线，一般安装在管道内，用于工作温度90℃的设备内部布线，适合用于烟雾和毒气可能导致生命威胁和设备的损坏的公共场所（如政府大楼等）。此电缆燃烧时不产生腐蚀性气体，这一点对电气设备尤为重要。6491B等同于欧共体标准的H05Z-U/H07Z-U/H07Z-R。

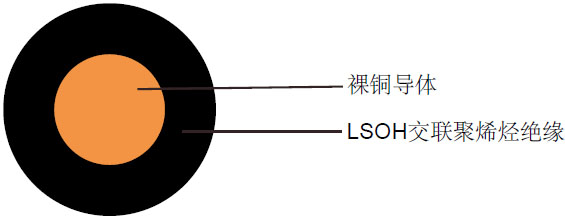

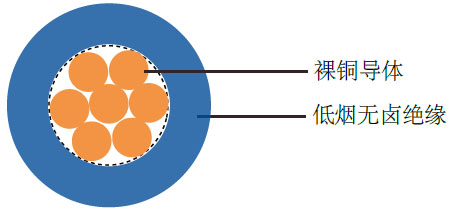

电缆结构

- 实心或多股铜丝

- 实心遵循BS 6360 Cl-1/IEC 60228 Cl-1(H05Z-U/H07Z-U)

- 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2(H07Z-R)

- LSOH 交联聚烯烃EI5绝缘

线芯颜色

黑色, 蓝色, 黄绿色, 红色, 黄色, 白色, 紫罗兰色, 棕色, 灰色, 橘黄色, 粉色

技术特性

工作电压	300/500V (H05Z-R), 450/750V (H07Z-U/H07Z-R)
测试电压	2000V (H05Z-R) 2500V (H07Z-U/H07Z-R)
最小弯曲半径	达到10 mm² - 3×外径
	25 mm²以上 - 6×外径
工作温度	+0º C～+90º C
短路时可达到的温度	+250º C
绝缘电阻	10 MΩ×km
无卤遵循	EN 50267-2-1 / IEC 60754-1
烟密度遵循	EN 50268-2 / IEC 61034-2
毒气测试遵循	EN 50267-2-2, IEC 60754-2
阻燃遵循	EN 50265-2-1, IEC 60332-1

电缆参数

线规	芯数 × 导体截面积	标称绝缘厚度	标称外径	标称铜的重量	标称电缆重量
(股数/直径)	# × mm²	mm	mm	kg/km	kg/km
H05Z-U
20	1×0.5	0.6	2.0	4.8	8
18	1×0.75	0.6	2.2	7.2	12
17	1×1	0.6	2.3	9.6	14
H07Z-U
16	1×1.5	0,7	2.8	14.4	20
14	1×2.5	0,8	3.3	24	30
12	1×4	0,8	3.8	38	45
10	1×6	0,8	4.3	58	65
8	1×10	1,0	5.5	96	105
H07Z-R
16(7/24)	1×1.5	0.7	3.0	14.4	21
14(7/22)	1×2.5	0.8	3.6	24	33
12(7/20)	1×4	0.8	4.1	39	49
10(7/18)	1×6	0.8	4.7	58	71
8(7/16)	1×10	1	6	96	114
6(7/14)	1×16	1	6.8	154	172
4(7/12)	1×25	1.2	8.4	240	265
2(7/10)	1×35	1.2	9.3	336	360
1(19/13)	1×50	1.4	10.9	480	487
2/0(19/11)	1×70	1.4	12.6	672	683
3/0(19/10)	1×95	1.6	14.7	912	946
4/0(37/12)	1×120	1.6	16	1152	1174
300MCM(37/11)	1×150	1.8	17.9	1440	1448
350MCM(37/10)	1×185	2.0	20.0	1776	1820
500MCM(61/11)	1×240	2.2	22.7	2304	2371
-(61/10)	1×300	2.4	25.4	2980	3050
-(61/9)	1×400	2.6	28.8	3765	3842
-(61/8)	1×500	2.8	32.8	4725	4900
-(127/10)	1×630	2.8	36.5	6205	6334
