此电缆主要安装于设备的内部，以及在有保护的前提下用于照明，干燥的房间，生产设施，开关和配电盘。可敷设于穿线管，石灰的下面和表面，封闭在安装管道内，用于接电线时，可表面安装。6491×等同于欧共体标准的H05V-U/H07V-U/H07V-R.耐热护套主要用于连接高温设备(例如.上光机和干燥塔等)。
 |
 |
| - 实心或多股铜丝 |

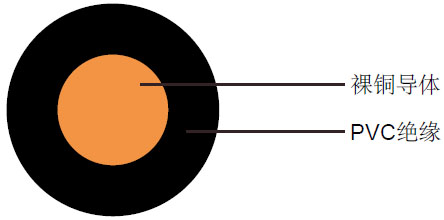

| - 实心遵循BS 6360 Cl-1/IEC 60228 Cl-1(H05V-U/H07V-U) |

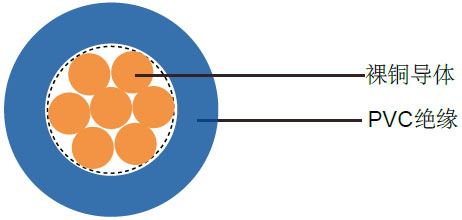

| - 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2(H07V-R.) |
| - 特殊PVC TI1/TI3(6491× HR )绝缘 |
| - H05V-U (20, 18 & 17 线规) |
| - H07V-U (16 线规及以上) |
 |
 |
| 黄绿色, 黑色, 蓝色, 棕色, 红色, 白色, 灰色, 紫罗兰色 |
| 工作电压 | 300/500V (H05V-R), 450/750V (H07V-U/H07V-R) |
|---|---|
| 测试电压 | 2000V (H05V-R) 2500V (H07V-U/H07V-R) |
| 最小弯曲半径 | 达到10 mm² - 3×外径 |
| 10mm²到25mm²: 4×外径 | |
| 25mm²以上: 5×外径 | |
| 工作温度 | -0º C～+70º C/105 º C(6491× HR) |
| 短路时可达到的温度 | +160º C |
| 阻燃 | IEC 60332.1 |
| 绝缘电阻 | 10 MΩ×km |
| 线规 | 芯数 × 导体截面积 | 标称绝缘厚度 | 标称外径 | 标称铜的重量 | 标称电缆重量 |
|---|---|---|---|---|---|
| (股数/直径) | # × mm² | mm | mm | kg/km | kg/km |
| H05V-U | |||||
| 20 | 1×0.5 | 0.6 | 2.1 | 4.8 | 9 |
| 18 | 1×0.75 | 0.6 | 2.2 | 7.2 | 11 |
| 17 | 1×1 | 0.6 | 2.4 | 9.6 | 14 |
| H07V-U | |||||
| 16 | 1×1.5 | 0.7 | 2.9 | 14.4 | 21 |
| 14 | 1×2.5 | 0.8 | 3.5 | 24 | 33 |
| 12 | 1×4 | 0.8 | 3.9 | 38.0 | 49 |
| 10 | 1×6 | 0.8 | 4.5 | 58.0 | 69 |
| 8 | 1×10 | 1.0 | 5.7 | 96 | 115 |
| H07V-R | |||||
| 16(7/24) | 1×1.5 | 0.7 | 3.0 | 14.4 | 23 |
| 14(7/22) | 1×2.5 | 0.8 | 3.6 | 24 | 35 |
| 12(7/20) | 1×4 | 0.8 | 4.2 | 39 | 51 |
| 10(7/18) | 1×6 | 0.8 | 4.7 | 58 | 71 |
| 8(7/16) | 1×10 | 1 | 6.1 | 96 | 120 |
| 6(7/14) | 1×16 | 1 | 7.2 | 154 | 170 |
| 4(7/12) | 1×25 | 1.2 | 8.4 | 240 | 260 |
| 2(7/10) | 1×35 | 1.2 | 9.5 | 336 | 350 |
| 1(19/13) | 1×50 | 1.4 | 11.3 | 480 | 480 |
| 2/0(19/11) | 1×70 | 1.4 | 12.6 | 672 | 680 |
| 3/0(19/10) | 1×95 | 1.6 | 14.7 | 912 | 930 |
| 4/0(37/12) | 1×120 | 1.6 | 16.2 | 1152 | 1160 |
| 300MCM(37/11) | 1×150 | 1.8 | 18.1 | 1440 | 1430 |
| 350MCM(37/10) | 1×185 | 2.0 | 20.2 | 1776 | 1780 |
| 500MCM(61/11) | 1×240 | 2.2 | 22.9 | 2304 | 2360 |
| -(61/10) | 1×300 | 2.4 | 24.5 | 2980 | 2940 |
| -(61/9) | 1×400 | 2.6 | 27.5 | 3765 | 3740 |
