658TQ(BS 6883)

应用及描述

此电缆是为在海上应用，不需要机械保护。应用实例包括船舶和海上钻井平台和石油平台的固定布线。

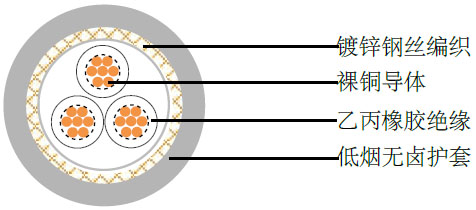

电缆结构

658TQ(BS 6883)

658TQ(BS 6883)

- 多股柔软裸铜导体

- 多股遵循BS 6360 Cl-2/IEC 60228 Cl-2

- EPR(乙丙橡胶)绝缘，遵循BS 6899

- GSWB(镀锌钢丝编织)铠装

- LSOH(低烟无卤),SW4类，遵循BS 6899

线芯颜色

白色绝缘加黑色数字标注

技术特性

工作电压	600/1000V
测试电压	2000V
最小弯曲半径	达到10mm²- 3×外径
	10mm²-25mm² - 4×外径
	25mm²以上 - 6×外径
工作温度范围	-25º C～+85º C
阻燃	IEC 60332.1
氧指数32%, HCL 5%

电缆参数

线规	芯数×导体截面积	标称绝缘厚度	内衬厚度	钢丝铠装直径	标称护套厚度	标称外径	标称电缆重量
(股数/直径)	#×mm²	mm	mm	mm	mm	mm	kg/km
6582TQ
17(7/26)	2×1.0	0.8	1	0.3	1.2	12.1	230
16(7/24)	2×1.5	0.8	1.1	0.3	1.2	12.7	250
14(7/22)	2×2.5	0.8	1.1	0.3	1.2	13.9	305
12(7/20)	2×4	1	1.2	0.3	1.3	16.3	420
10(7/18)	2×6	1	1.2	0.3	1.4	17.6	515
8(7/16)	2×10	1.2	1.3	0.3	1.5	20.7	725
6(7/14)	2×16	1.2	1.4	0.3	1.6	23.4	975
4(7/12)	2×25	1.4	1.5	0.3	1.7	28.1	1340
2(7/10)	2×35	1.4	1.6	0.3	1.8	30.1	1540
1(19/13)	2×50	1.6	1.7	0.45	2	35.1	2140
2/0(19/11)	2×70	1.6	1.9	0.45	2.2	39.3	2820
3/0(19/10)	2×95	1.8	2.1	0.45	2.3	44.4	3690
4/0(37/12)	2×120	1.8	2.2	0.45	2.5	48.5	4380
300MCM (37/11)	2×150	2	2.3	0.45	2.7	53.4	5360
350MCM (37/10)	2×185	2.2	2.5	0.45	2.9	58.8	6550
500MCM (61/11)	2×240	2.4	2.8	0.45	3.2	65.8	8310
-(61/10)	2×300	2.6	3	0.45	3.4	72.7	10200
6583TQ
17(7/26)	3×1.0	0.8	1.1	0.3	1.2	12.5	245
16(7/24)	3×1.5	0.8	1.1	0.3	1.2	13.4	280
14(7/22)	3×2.5	0.8	1.1	0.3	1.3	14.7	360
12(7/20)	3×4	1	1.2	0.3	1.3	17	475
10(7/18)	3×6	1	1.2	0.3	1.4	18.4	586
8(7/16)	3×10	1.2	1.3	0.3	1.5	22.1	860
6(7/14)	3×16	1.2	1.4	0.3	1.6	24.6	1150
4(7/12)	3×25	1.4	1.6	0.3	1.8	29.8	1640
2(7/10)	3×35	1.4	1.7	0.45	1.9	33.1	2030
1(19/13)	3×50	1.6	1.8	0.45	2.2	37.2	2640
2/0(19/11)	3×70	1.6	2	0.45	2.2	41.9	3480
3/0(19/10)	3×95	1.8	2.2	0.45	2.5	47.6	4650
4/0(37/12)	3×120	1.8	2.3	0.45	2.6	52	5540
300MCM (37/11)	3×150	2	2.5	0.45	2.8	57.9	6770
350MCM (37/10)	3×185	2.2	2.7	0.45	3	62.9	8310
500MCM (61/11)	3×240	2.4	2.9	0.45	3.3	70.6	10680
-(61/10)	3×300	2.6	3.2	0.45	3.6	77.9	13100
6584TQ
17(7/26)	4×1.0	0.8	1.1	0.3	1.2	13.4	300
16(7/24)	4×1.5	0.8	1.1	0.3	1.2	14.2	320
14(7/22)	4×2.5	0.8	1.1	0.3	1.3	15.7	410
12(7/20)	4×4	1	1.2	0.3	1.4	18.4	570
10(7/18)	4×6	1	1.3	0.3	1.5	20.1	720
8(7/16)	4×10	1.2	1.4	0.3	1.6	24	1050
6(7/14)	4×16	1.2	1.5	0.3	1.7	26.9	1410
4(7/12)	4×25	1.4	1.7	0.45	1.9	33.6	2160
2(7/10)	4×35	1.4	1.8	0.45	2	36.1	2510
1(19/13)	4×50	1.6	1.9	0.45	2.2	41	3290
2/0(19/11)	4×70	1.6	2.1	0.45	2.4	46.1	4410
3/0(19/10)	4×95	1.8	2.3	0.45	2.6	52.6	5880
4/0(37/12)	4×120	1.8	2.5	0.45	2.8	57.4	7050
300MCM (37/11)	4×150	2	2.7	0.45	3	63.1	8620
350MCM (37/10)	4×185	2.2	2.9	0.45	3.5	69.6	10620
500MCM (61/11)	4×240	2.4	3.2	0.45	3.6	78.3	13580
-(61/10)	4×300	2.6	3.5	0.45	3.9	82.6	16760
6585TQ
16(7/24)	5×1.5	0.8	0.8	0.3	1.3	15.6	370
14(7/22)	5×2.5	0.8	0.8	0.3	1.3	17.4	470
12(7/20)	5×4	1	1	0.3	1.5	20.3	680
6586TQ
16(7/24)	6×1.5	0.8	1.2	0.3	1.3	17	420
14(7/22)	6×2.5	0.8	1.2	0.3	1.4	18.5	545
12(7/20)	6×4	1	1.3	0.3	1.5	21.7	765
6588TQ
16(7/24)	8×1.5	0.8	1.2	0.3	1.3	18.1	545
14(7/22)	8×2.5	0.8	1.3	0.3	1.4	20.5	735
12(7/20)	8×4	1	1.4	0.3	1.5	23.7	1000
65812TQ
16(7/24)	12×1.5	0.8	1.3	0.3	1.3	21.7	685
14(7/22)	12×2.5	0.8	1.4	0.3	1.4	24	919
12(7/20)	12×4	1	1.6	0.3	1.5	28.2	1240
65816TQ
16(7/24)	16×1.5	0.8	1.4	0.3	1.3	23.1	791
14(7/22)	16×2.5	0.8	1.5	0.3	1.4	25.9	840
65820TQ
16(7/24)	20×1.5	0.8	1.4	0.3	1.3	23.9	871
14(7/22)	20×2.5	0.8	1.5	0.3	1.4	26.9	1190
65821TQ
16(7/24)	21×1.5	0.8	1.5	0.3	1.3	25.4	984
14(7/22)	21×2.5	0.8	1.6	0.3	1.4	28.5	1320
65824TQ
16(7/24)	24×1.5	0.8	1.6	0.3	1.3	27.9	1130
14(7/22)	24×2.5	0.8	1.7	0.45	1.4	32.2	1650
65827TQ
16(7/24)	27×1.5	0.8	1.6	0.3	1.3	28.3	1210
14(7/22)	27×2.5	0.8	1.7	0.45	1.4	32.6	1760
