应用

该电缆被用作紧急情况下的数据传输电缆，对其进行设计，生产和测试。在火灾条件下，当需要保证高频信号的传输时，这些电缆通常应用于室内的仪表和控制电缆，办公楼内的电气噪音环境和警报系统的配线电缆。



标准

符合BS7629-1标准的设计



防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

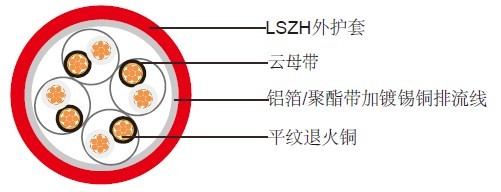

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆盖有挤压交联聚乙烯复合物的云母玻璃带
布线元素：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：将数对电缆装配在一起。将包含有8对或者超过4对的电缆组装配在一起，形成一束，然后再将数束电缆装配在一起。
总屏蔽层；带有镀锡铜地线的铝带或者聚酯带
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）



色码

绝缘层颜色：符合IEC 60189-2（也可根据需求选择）
护套颜色：红色（也可根据需要选择）



物理性能和热性能

工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：８×OD（非铠装电缆）



结构参数

对数和导体直径	绝缘层厚度	护套厚度	标称直径	标称重量
mm2	mm	mm	mm	kg/km
1对
1x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.0	7.8	64
1x2x1 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.0	8.4	73
1x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)	0.7	1.0	9.3	87
2对
2x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.0	10.7	118
2x2x1绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.0	11.5	136
2x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)	0.7	1.2	13.0	165
5对
5x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.2	14.8	218
5x2x1 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.2	15.7	266
5x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)	0.7	1.4	18.1	342
10对
10x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.4	20.1	380
10x2x1 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.4	21.3	455
10x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)	0.7	1.6	24.8	606
15对
15x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.6	24.9	535
15x2x1 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.6	26.5	646
15x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)	0.7	1.8	30.8	862
20对
20x2x0.75 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.8	28.2	680
20x2x1 绞和 FFX200P 05Z1OZ1-R(PH30)	0.6	1.8	30.2	839
20x2x1.5 绞和 FFX200P 05Z1OZ1-R(PH30)	0.7	2.0	34.9	1121
