应用

该电缆适用于某些区域，在那里电路完整性在保持电力供应方面是非常关键的。该电缆主要应用于紧急照明，控制和电力电路，发电站，火灾警报系统，地下隧道，消防电梯，自动扶梯，以及高层建筑的配线线缆。



标准

设计符合IEC 60502-1



防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472- 814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

*表示该标准已经被取代

额定电压

300/500 V

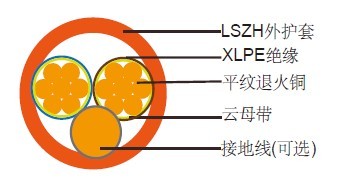

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型
接地线：未绝缘的实心或者绞合镀锡铜导线
布线：将线芯同合适的不吸潮填充物布线在同心层中。
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）



物理性能和热性能

工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：8×OD



色码

绝缘颜色遵循BS7671标准



芯数	带接地线	不带接地线
2芯	-	蓝，棕
3芯	黄绿线，蓝，棕	棕，灰，黑
4芯	黄绿线，棕，灰，黑	棕，灰，黑。蓝
5芯	黄绿线，棕，灰，黑。蓝	棕，灰，黑。蓝，黑
5芯以上	黄绿线，黑（1.2.3.4.5...）	黑（1.2.3.4.5...）

护套颜色：黑色或根据客户要求

电气特性

介电试验	2000 V r.m.s. x 5’ (芯/芯)
绝缘电阻	20 MΩ x km ( 20°C时)
短路温度	250°C

结构参数

导体				FFX200 05Z1Z1-R (PH60)
标称截面积	绞线的数量和直径	导体直径	绝缘厚度	无电线		有地线
				标称外径	标称重量	标称外径	标称重量
mm2	No./mm	mm	mm	mm	kg/km	mm	kg/km
2芯
2x1.5	7/0.53	0.5	0.5	7.7	70	8.2	80
2x2.5	7/0.67	0.5	0.5	8.8	100	9.6	120
2x4	7/0.85	0.5	0.5	9.8	140	10.5	170
3芯
3x1.5	7/0.53	0.5	0.5	8.7	90	10.5	100
3x2.5	7/0.67	0.5	0.5	9.5	125	10.7	150
3x4	7/0.85	0.5	0.5	11.5	180	12.5	220
4芯
4x1.5	7/0.53	0.5	0.5	10.3	105	12.2	120
4x2.5	7/0.67	0.5	0.5	11	155	13	190
4x4	7/0.85	0.5	0.5	12.5	255	13.5	270

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量（A）



导体截面积	参考方法4 （附在热绝缘墙上的导管上）	参考方法3（附在线槽或者墙上等的导管上）		参考方法1 （直接用夹子夹住）		参考方法11（在一个有孔径的电缆匣中，垂直或者水平）或者参考方法13（暴露于空气中）
	一个3芯电缆或者一个4芯电缆 三相交流电	一个2芯电缆 单相交流电或者直流电	一个3芯电缆或者一个4芯电缆 三相交流电	一个2芯电缆 单相交流电或者直流电	一个3芯电缆或者一个4芯电缆 三相交流电	一个2芯电缆 单相交流电或者直流电	一个3芯电缆或者一个4芯电缆 三相交流电
1	2	3	4	5	6	7	8
mm2	A	A	A	A	A	A	A
1.5	16.5	22	19.5	24	22	26	23
2.5	22	30	26	33	30	36	32
4	30	40	35	45	40	49	42

电压降落（/A/m）

标称截面积	2芯电缆直流电	2芯电缆单相交流	3芯电缆或者4芯电缆三相交流
1	2	3	4
mm2	mV/A/m	mV/A/m	mV/A/m
1.5	31	31	27
2.5	19	19	16
4	12	12	10
