FFX400 1Z1Z1-R (CU/MGT+XLPE/LSZH 600/1000V Class 2)

应用

该电缆适用于某些区域，在那里电路完整性在保持电力供应方面是非常关键的。该电缆主要应用于紧急照明，控制和电力电路，发电站，火灾警报系统，地下隧道，通讯系统，污水处理系统，消防电梯，自动扶梯，以及高层建筑的配线线缆。



标准

设计符合IEC 60502-1/BS 7846



防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

600/1000 V

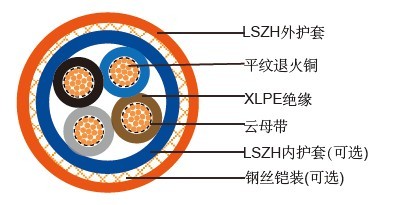

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物的云母带。
布线：线芯同合适的不吸潮填充物安装在同一同心层上。
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合 BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）



物理性能和热性能

工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：8×OD（非铠装）



色码

绝缘颜色遵循BS7671标准



芯数	带接地线	不带接地线
2芯	-	蓝，棕
3芯	黄绿线，蓝，棕	棕，灰，黑
4芯	黄绿线，棕，灰，黑	棕，灰，黑。蓝
5芯	黄绿线，棕，灰，黑。蓝	棕，灰，黑。蓝，黑
5芯以上	黄绿线，黑（1.2.3.4.5...）	黑（1.2.3.4.5...）

护套颜色：黑色或根据客户要求

电气特性

介电试验	3500 V r.m.s. x 5’ (芯/芯)
绝缘电阻	100 MΩ x km ( 20°C时)
短路温度	250°C

结构参数

导体				FFX400 1Z1Z1-R
标称截面积	绞线的数量和直径	导体直径	绝缘厚度	非铠装电缆
				标称外径	标称重量
mm2	No./mm	mm	mm	mm	kg/km
2芯
1.5	7/0.53	1.59	0.7	12.2	150
2.5	7/0.67	2.01	0.7	12.6	180
4	7/0.85	2.55	0.7	14.7	250
6	7/1.04	3.12	0.7	16.2	290
10	7/1.35	4.05	0.7	17.1	450
16	7/1.70	5.1	0.7	19.2	550
25	7/2.14	6.42	0.9	20	680
35	19/1.53	7.65	0.9	22	940
50	19/1.78	8.9	1	24	1250
70	19/2.14	10.7	1.1	27	1700
95	19/2.52	12.6	1.1	31	2300
120	37/2.03	14.21	1.2	36	3150
3芯
1.5	7/0.53	1.59	0.7	12.3	170
2.5	7/0.67	2.01	0.7	13.8	200
4	7/0.85	2.55	0.7	15.2	300
6	7/1.04	3.12	0.7	16.8	380
10	7/1.35	4.05	0.7	18	550
16	1/1.70	5.1	0.7	21	760
25	7/2.14	6.42	0.9	22	960
35	19/1.53	7.65	0.9	24	1300
50	19/1.78	8.9	1	28	1700
70	19/2.14	10.7	1.1	31	2400
95	19/2.52	12.6	1.1	36	3250
120	37/2.03	14.21	1.2	38	4000
150	37/2.25	15.75	1.4	42	5000
185	37/2.52	17.64	1.6	47	6100
240	61/2.25	20.25	1.7	52	8000
300	61/2.52	22.68	1.8	59	9850
400	61/2.85	25.65	2	63	13000
4芯
1.5	7/0.53	1.59	0.7	14.3	210
2.5	7/0.67	2.01	0.7	15.2	270
4	7/0.85	2.55	0.7	17.2	380
6	7/1.04	3.12	0.7	19	440
10	7/1.35	4.05	0.7	20.6	670
16	1/1.70	5.1	0.7	23.6	820
25	7/2.14	6.42	0.9	26	1320
35	19/1.53	7.65	0.9	29	1730
50	19/1.78	8.9	1	32	2300
70	19/2.14	10.7	1.1	38	3180
95	19/2.52	12.6	1.1	41.9	4370
120	37/2.03	14.21	1.2	44	5400
150	37/2.25	15.75	1.4	50.8	6500
185	37/2.52	17.64	1.6	55	8200
240	61/2.25	20.25	1.7	60.5	10600
300	61/2.52	22.68	1.8	68.5	13200
400	61/2.85	25.65	2	76	17000

电气性能

导体运转温度: 90°C
周围温度: 30°C

载流容量（A）



导体截面积	参考方法4 （附在热绝缘墙上的导管上）	参考方法3（附在线槽或者墙上等的导管上）		参考方法1 （直接用夹子夹住）		参考方法11（在一个有孔径的电缆匣中，垂直或者水平）或者参考方法13（暴露于空气中）
	一个3芯电缆或者一个4芯电缆 三相交流电	一个2芯电缆 单相交流电或者直流电	一个3芯电缆或者一个4芯电缆 三相交流电	一个2芯电缆 单相交流电或者直流电	一个3芯电缆或者一个4芯电缆 三相交流电	一个2芯电缆 单相交流电或者直流电	一个3芯电缆或者一个4芯电缆 三相交流电
1	2	3	4	5	6	7	8
mm2	A	A	A	A	A	A	A
1.5	16.5	22	19.5	24	22	26	23
2.5	22	30	26	33	30	36	32
4	30	40	35	45	40	49	42
6	38	51	44	58	52	63	54
10	51	69	60	80	71	86	75
16	68	91	80	107	96	115	100
25	89	119	105	138	119	149	127
35	109	146	128	171	147	185	158
50	130	175	154	209	179	225	192
70	164	221	194	269	229	289	246
95	197	265	233	328	278	352	298
120	227	305	268	382	322	410	346
150	259	334	300	441	371	473	399
185	295	384	340	506	424	542	456
240	346	459	398	599	500	641	538
300	396	532	455	693	576	741	621
400	-	625	536	803	667	865	741

电压降落（/A/m）

标称截面积	2芯电缆直流电	2芯电缆单相交流			3芯电缆或者4芯电缆三相交流
1	2	3			4
mm2	mV/A/m	mV/A/m			mV/A/m
1.5	31	31			27
2.5	19	19			16
4	12	12			10
6	7.9	7.9			6.8
10	4.7	4.7			4
16	2.9	2.9			2.5
		r	x	z	r	x	z
25	1.85	1.85	0.16	1.9	1.6	0.14	1.65
35	1.35	1.35	0.155	1.35	1.15	0.135	1.15
50	0.98	0.99	0.155	1	0.86	0.135	0.87
70	0.67	0.67	0.15	0.69	0.59	0.13	0.6
95	0.49	0.5	0.15	0.52	0.43	0.13	0.45
120	0.39	0.4	0.145	0.42	0.34	0.13	0.37
150	0.31	0.32	0.145	0.35	0.28	0.125	0.3
185	0.25	0.26	0.145	0.29	0.22	0.125	0.26
240	0.195	0.2	0.14	0.24	0.175	0.125	0.21
300	0.155	0.16	0.14	0.21	0.14	0.12	0.185
400	0.12	0.13	0.14	0.19	0.115	0.12	0.165

注：r:工作温度下导体电阻
x:电抗
z:阻抗
