FFX-CAT5UTP4P24FR

应用

电路完整性构成了布线报警电缆，同时该电缆可以与所有符合EN 50173的知名连接系统相兼容。由于该电缆根据（符合IEC 61156 和BS EN50288）系统布线进行设计，因此在含有1对，2对或者4对导体的该电缆在突然直接遭受火灾时，能够继续传递数据信息，同时具有高频数
据传输和线路完整性的特点。该电缆还符合BS 5839: 2002试验条款规定。1对，2对或者4对导体结构的0.63mm 厚的电缆，带有总屏蔽，地线和编织。



标准

符合EN50173标准的设计



防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

60V

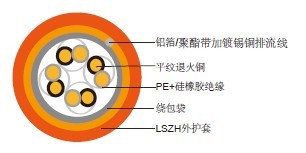

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合BS 7655.第1.1部分的包有防火硅橡胶复合物E12类的聚乙烯
绞合线对：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。
布线元素：根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。装置于同一线组中的两对对绞电缆有四个线芯。
布线：数对导线同合适的不吸潮填充物安装在同一同心层上
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）



色码

护套颜色：红色，白色，黑色



物理性能和热性能

工作温度范围（固定状态下）：-5°C – +50°C
安装温度范围（运动状态）：-20°C – +90°C
最小弯曲半径：8×OD



电气特性

特性阻抗	100 Ohm±15%
标称传播速度	69%
最大直流电阻	9.38 Ohm/100m
最大不平衡电阻	5%
最大传播延迟偏差	30 ns/100m
最大传播延迟	536 ns/100m@100 mhz
最的牵引负荷	80N

传播特性

频率(MHz)	近端窜扰（NEXT）(dB/100m) 最小值/典型值/标准值	插入损耗（IL）(dB/100m)	结构回波损耗（SRL）(dB/100m) 最小值/典型值/标准值
1	64.0/71.0/62.0	2.0	24.5/26.0/23.0
4	55.0/62.0/53.0	4.0	24.5/26.0/23.0
8	49.5/57.0/48.0	5.7	24.5/26.0/23.0
10	49.0/56.0/47.0	6.4	24.5/26.0/23.0
16	44.9/52.0/44.0	8.2	24.5/26.0/23.0
20	42.5/48.0/42.0	9.2	24.5/26.0/23.0
25	42.0/48.0/41.0	10.3	24.5/26.0/23.0
31.25	40.6/48.0/39.0	11.6	22.5/24.0/21.0
62.5	36.1/43.0/35.0	16.9	19.5/22.0/18.0
100	34.0/40.0/32.0	21.8	17.5/20.0/16.0

结构参数

电缆代码	绝缘层厚度	标称直径	标称重量
mm2	mm	mm	kg/km
FFX-CAT5UTP4P24FR	0.5	0.25	5.3
