RE-2X(St)H...CI. FE 180 PH30 ( CU/MGT+XLPE/OSCR/LSZH 300/500V Class 2 )
RE-2G(St)H...CI. FE 180 PH30 ( CU/SR/OSCR/LSZH 300/500V Class 2 )
RE-2X(St)HSWAH...CI. FE 180 PH30 ( CU/MGT+XLPE/OSCR/LSZH/SWA/LSZH 300/500V Class 2 )
RE-2G(St)HSWAH...CI. FE 180 PH30 ( CU/SR/OSCR/LSZH/SWA/LSZH 300/500V Class 2 )

应用

该电缆被用作紧急情况下的数据传输电缆，对其进行设计，生产和测试。在火灾条件下，为保证高频信号的传输，通常将这些电缆应用于数据和语音的传输。



标准

符合BS 5308/BS 7629-1标准的设计



防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

300/500V

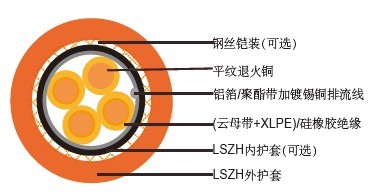

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层; 覆合于交联聚乙烯复合物或者符合BS 7655第1.1部分的阻燃硅橡胶的云母带。
布线：线芯同合适的不吸潮填充物安装在同一同心层上。
总屏蔽层：含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带
内护套：符合BS 7655:第6.1部分的热塑低烟无卤复合物LTS3类型。
铠装：镀锌钢丝铠装
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）



色码

绝缘层颜色：白色与黑色编号
护套颜色: 橘黄色（也可根据要求选择）



物理性能和热性能

工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：6×OD（带有硅橡胶绝缘层的非铠装电缆）
8×OD（带有交联聚乙烯绝缘层的非铠装电缆）
10×OD（铠装电缆）



电气特性

介电试验	2000 V r.m.s. x 5’ (芯/芯)
绝缘电阻	交联聚乙烯：≥1000 MΩ x km (２0°C时) 硅橡胶：≥300 MΩ x km ( 20°C时)
短路温度	350°C

载流容量（A）

导体			RE-2X(St)H.CI. FE 180 PH30 RE-2G(St)H.CI. FE 180 PH30		RE-2X(St)HSWAH...CI. FE 180 PH30 RE-2G(St)HSWAH...CI. FE 180 PH30
标称导体截面积	线缆数量和直径	绝缘层标称厚度	非铠装电缆		铠装电缆
			电缆外径	标称重量	铠装线以内的直径	铠装线的直径	电缆外径	标称重量
mm2	No./mm	mm	mm	kg/km	mm	mm	mm	kg/km
2 芯
2x1.0	7/0.43	0.6	8.0	82	8.0	0.90	12.4	288
2x1.5	7/0.53	0.7	8.5	101	8.5	0.90	13.1	342
2x2.5	7/0.67	0.8	10.5	137	10.5	0.90	15.1	419
2x4	7/0.85	0.8	12.5	180	12.5	0.90	17.1	484
3 芯
3x1.0	7/0.43	0.6	8.0	100	8.0	0.90	12.4	324
3x1.5	7/0.53	0.7	9.5	127	9.5	0.90	14.1	383
3x2.5	7/0.67	0.8	12.0	176	12.0	0.90	16.6	466
3x4	7/0.85	0.8	13.5	236	13.5	0.90	18.1	560
4 芯
4x1.0	7/0.43	0.6	9.0	127	9.0	0.90	13.6	383
4x1.5	7/0.53	0.7	10.5	161	10.5	0.90	15.1	445
4x2.5	7/0.67	0.8	13.0	224	13.0	0.90	17.6	548
4x4	7/0.85	0.8	15.0	302	15.0	1.25	20.5	772
7 芯
7x1.0	7/0.43	0.6	11.0	187	11.0	0.9	15.6	485
7x1.5	7/0.53	0.7	12.5	250	12.5	0.90	17.3	597
7x2.5	7/0.67	0.8	15.0	354	15.0	1.25	20.5	862
12 芯
12x1.5	7/0.53	0.7	16.0	402	16.0	1.25	21.7	997
12x2.5	7/0.67	0.8	20.0	585	20.0	1.60	26.4	1421
19 芯
19x1.5	7/0.53	0.7	19.0	597	19.0	1.60	25.6	1465
19x2.5	7/0.67	0.8	24.0	873	24.0	1.60	30.6	1837
