应用

该电缆使用于室内仪表用电缆，控制电缆以及办公建筑内的电气噪声环境和火灾警报系统的配线电缆。



标准

符合VDE 0812/EN 50290-2-27标准的设计



防火性能

线路完整性	IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e; CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1)
施加机械冲击时的线路完整性	EN 50200(PH120); CEI 20-36/4-0
施加机械冲击和水喷射时的线路完整性	EN 50200 附录 E
系统线路完整性	取决于铺设系统的DIN 4102-12, E30
阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

300/500V

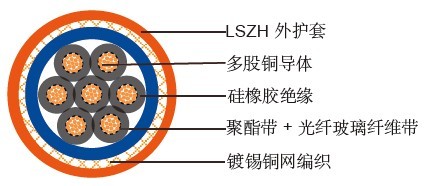

电缆结构

导体：平纹退火铜导线，多股绞合符合IEC(EN) 60228 class 2.
绝缘层;符合标准BS 7655第1.1部分的防火硅橡胶E12类型。
布线：线芯同合适的不吸潮填充物安装在同一同心层上。
防火层：聚酯带和玻纤带
总屏蔽层：含有镀锡铜编织物（至少85%的覆盖范围）的铝带或者聚酯带。
外护套：符合BS 7652标准第6.1部分的热塑性塑料，低烟无卤复合物LTS3类（符合BS 7655:第2.6 部分指出，塑性塑料，低烟无卤复合物SW2-SW4类型）



色码

绝缘层颜色：根据标准VDE 0812
护套颜色: 橘黄色（也可根据要求选择）



物理性能和热性能

工作温度范围（固定状态下）：-30°C – +90°C
安装温度范围（运动状态）：-20°C – +50°C
最小弯曲半径：7.5×OD



电气特性

介电试验	2000 V r.m.s. x 5’ (芯/芯)
绝缘电阻	≥300 MΩ x km ( 20°C时)
短路温度	350°C

载流容量（A）

电缆编码	线芯数量和截面积	绝缘层厚度	护套厚度	标称直径	标称重量
mm2	mm2	mm	mm	mm	kg/km
2芯
LI-HCH FE180(PH30)	2x0.75	0.6	0.8	6.3	55
LI-HCH FE180(PH30)	2x1.0	0.6	0.9	6.9	62
LI-HCH FE180(PH30)	2x1.5	0.7	1.0	7.3	79
3芯
LI-HCH FE180(PH30)	3x0.75	0.6	0.8	6.6	67
LI-HCH FE180(PH30)	3x1.0	0.6	0.9	7.2	77
LI-HCH FE180(PH30)	3x1.5	0.7	1.0	7.6	101
4芯
LI-HCH FE180(PH30)	4x0.75	0.6	0.8	7.2	85
LI-HCH FE180(PH30)	4x1.0	0.6	0.9	7.7	98
LI-HCH FE180(PH30)	4x1.5	0.7	1.0	8.2	112
5芯
LI-HCH FE180(PH30)	5x0.75	0.6	0.8	7.9	105
LI-HCH FE180(PH30)	5x1.0	0.6	0.9	7.9	117
LI-HCH FE180(PH30)	5x1.5	0.7	1.0	9.0	127
6芯
LI-HCH FE180(PH30)	6x0.75	0.6	0.8	8.6	121
LI-HCH FE180(PH30)	6x1.0	0.6	0.9	9.1	138
LI-HCH FE180(PH30)	6x1.5	0.7	1.0	10.0	161
7芯
LI-HCH FE180(PH30)	7x0.75	0.6	0.8	8.6	131
LI-HCH FE180(PH30)	7x1.0	0.6	0.9	9.1	152
LI-HCH FE180(PH30)	7x1.5	0.7	1.0	10.0	193
