BS 5467铠装电力电缆,1900/3300V

应用

这种电缆是用于电源和控制电路, 此电缆的钢丝铠装祈祷很好的保护作用. 因此可用于建筑物内部或直埋与地下.

结构

导体            实心铝或铜导体, 2类多股圆形或扇形, 遵循BS 6360/IEC 60228.
绝缘            XLPE (交联聚乙烯)GP 8类或乙丙橡胶GP 6类
色彩编码      1芯: 棕色
                  2芯: 棕色或蓝色
                  3芯: 棕色, 黑色, 灰色
                  4芯: 蓝色, 棕色, 黑色, 灰色
                  5芯: 黄绿色, 蓝色, 棕色, 黑色, 灰色
                  5芯以上: 白色线芯加黑色数字标识
内衬            PVC (聚氯乙烯)
铠装            单芯: AWA (铝丝铠装)
                  多芯: SWA (钢丝铠装)
外护套         PVC(聚氯乙烯),或防鼠防白蚁PVC(可选)

技术参数

额定电压      1900/3300V
额定温度      0°C to +90°C
弯曲半径      1.5mm² to 16mm²: 6 x 外径
                  25mm² 以上: 8 x 外径
防火            IEC60332第一部分, BS4066第一部分

电缆参数

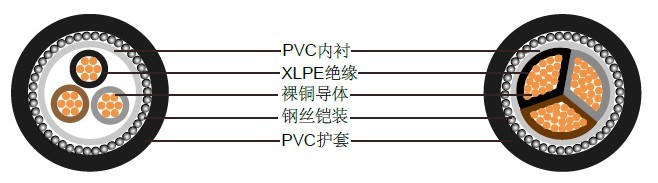

三芯1900/3300 V多股铜导体电缆

标称导体截面积	成股类型	标称绝缘厚度	标称内衬厚度	标称钢丝铠装直径	标称护套厚度	标称外径	标称重量
MM²	NO./MM	MM	MM	MM	MM	MM	KG/KM
3x16	7/1.70	2	1	1.6	1.8	29.3	1600
3x25	7/2.14	2	1	1.6	1.8	32.2	2060
3x35	7/2.52	2	1	1.6	1.9	34.8	2400
3x35*	7/2.52	2	1	1.6	1.9	31.1	2400
3x50*	19/1.78	2	1.2	2	2	34.7	3200
3x70*	19/2.14	2	1.2	2	2.1	38	3800
3x95*	19/2.52	2	1.2	2	2.2	41.4	4730
3x120*	37/2.03	2	1.4	2.5	2.3	45.7	6070
3x150*	37/2.25	2	1.4	2.5	2.4	48.5	7010
3x185*	37/2.52	2	1.4	2.5	2.5	51.9	8270
3x240*	61/2.25	2	1.6	2.5	2.6	56.9	10310
3x300*	61/2.52	2	1.6	2.5	2.7	61.2	12300
3x400*	61/2.85	2	1.6	2.5	2.9	66.6	14500

* 扇形多股导体（2类）

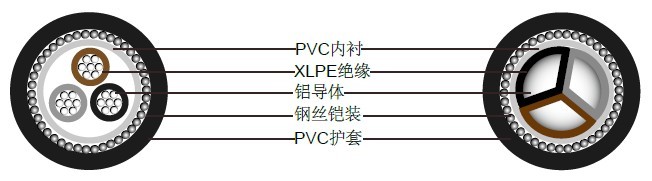

三芯1900/3300 V实心铝导体电缆

标称导体截面积	标称绝缘厚度	标称内衬厚度	标称钢丝铠装直径	标称护套厚度	标称外径	标称重量
MM²	MM	MM	MM	MM	MM	KG/KM
3x16	2	1	1.6	1.8	27.9	1540
3x25	2	1	1.6	1.8	30.4	1780
3x35	2	1	1.6	1.9	32.7	2040
3x35*	2	1	1.6	1.9	29.7	2040
3x50*	2	1.2	2	2	33	2760
3x70*	2	1.2	2	2.1	36	3210
3x95*	2	1.2	2	2.2	39.1	3625
3x120*	2	1.4	2.5	2.3	43.1	4820
3x150*	2	1.4	2.5	2.4	45.6	5410
3x185*	2	1.4	2.5	2.5	48.7	6070
3x240*	2	1.6	2.5	2.6	53.2	7150
3x300*	2	1.6	2.5	2.7	57.2	8120

*实心扇状导体（1类）
